4x4x4 RGB LED Cube (5 / 8 paso)

Paso 5: Construcción de cubo

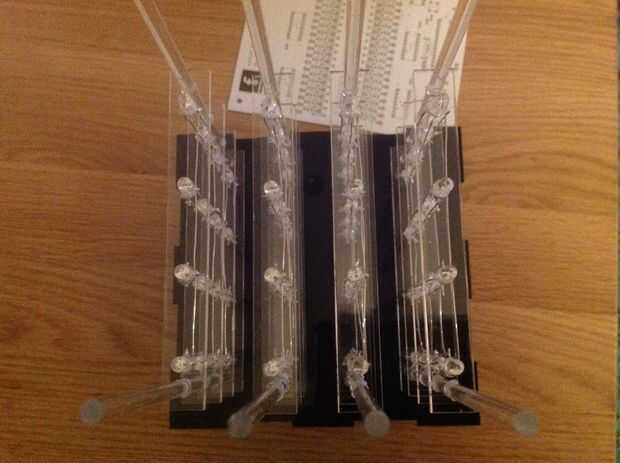

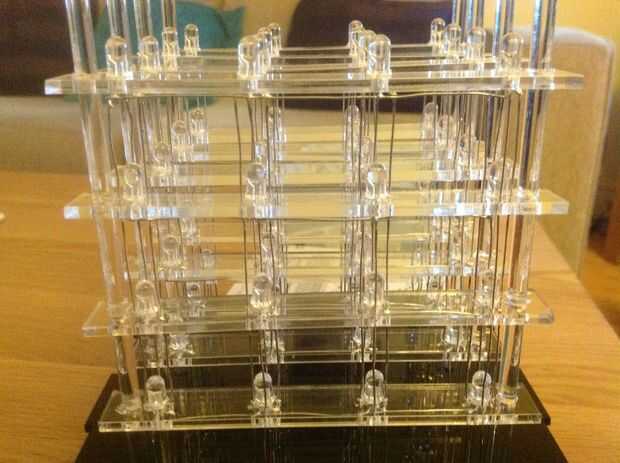

Cada fila del cubo contiene 4 leds RGB y cada columna del cubo está conectado a través de los niveles, así que todo el rojo / verde / azul patas de los LEDs están conectadas por la columna y las piernas comunes están conectadas por nivel.

Este método permite el cubo para ser multiplexados por nivel.

Espero que esto tiene sentido ;-o
