4x4x4 RGB LED Cube (6 / 8 paso)

Paso 6: Construcción de PCB

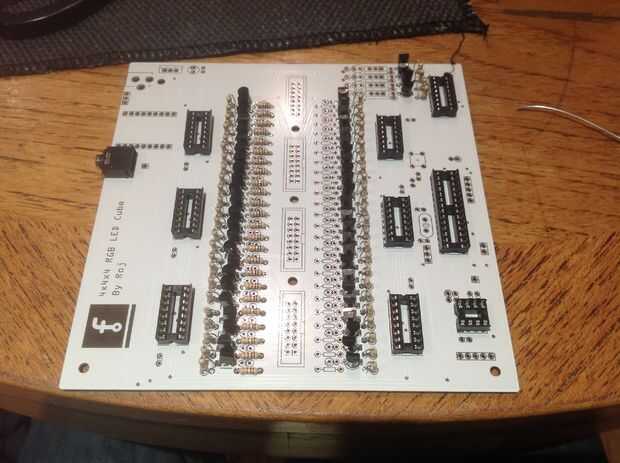

Tiempo para el maratón de soldado...

Me gusta usar los titulares de la IC ya que hace chips reemplazando un sueño si les queman o conseguir un poco fiables de ebay.

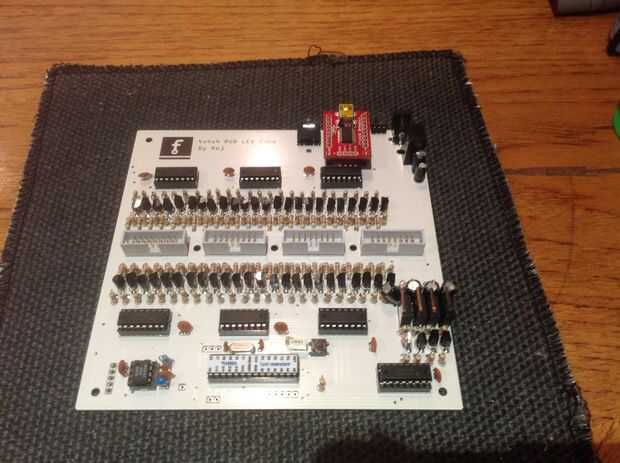

PCB ha sido terminado, una chunga de la soldadura de conexión si no funciono la primera vez :-)
