Paso 1: Lo que usted necesita

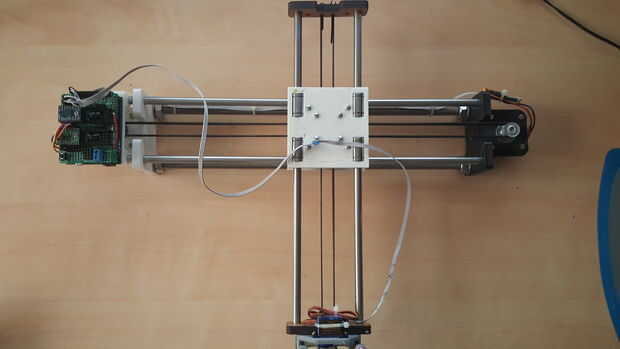

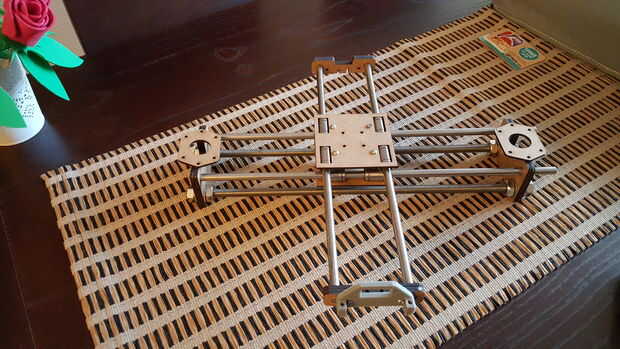

Comencé el proyecto utilizando piezas corte láser pero se desarrolló eventual el modelo a 3D impreso piezas. Así que puede agarrar los archivos STL de las partes impresas de aquí o aquí.
Lista de materiales
- 2 steppers nema 17 (*)
- 4 varillas lisas de 8mm (dos de 400mm de longitud y dos de largo 320mm)
- LM8UU 8
- 2 poleas de GT2
- 10 rodamientos de F623ZZ
- 1 micro servo SG90 (más un extensor de cable de 250mm)
- 1 Arduino UNO
- 1 CNCshield
- 2 chip stepsticks
- 1 correa de GT2 (1,4 metros)
- Roscada de M10 2 barras (400mm de longitud cada uno)
- 8 tuercas M10
- 8 tornillos M3 de 30mm con tuercas
- 8 tornillos de 6mm M3
- 4 tornillos de 16mm M3 con tuercas
- 4 arandelas M3
- 2 4mm OD, tubos de fibra de carbono 100mm de longitud
- 2 tornillos de 15mm M3
- 1 fuente de poder 12V 2A
- 1 cable USB
- 1 fieltro pluma de punta (o muchos para más diversión)
(*) Motores paso a paso deben ser de 40mm o menor, a menos que usted eligió las piezas de taller que he creado más adelante para algunos usuarios dispuestos a usar steppers altura 48mm (como muchos utilizan para impresoras 3D).
