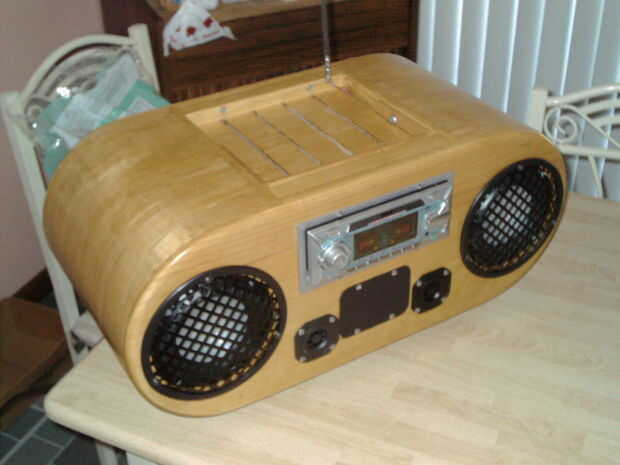

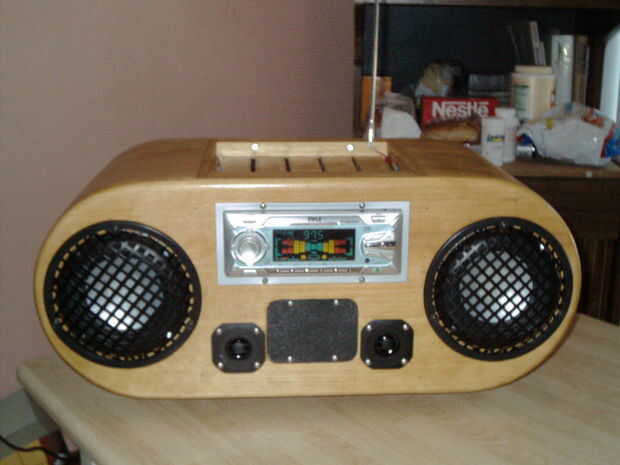

5 altavoz coche Jefe Unidad Boombox

construí esta monstruosidad de 20 + libras en 2005 para mi madre que estaba trabajando en un ambiente industrial ruidoso y necesita algunos UMF audio para disfrutar de su música. Había construido un par de portátiles de estilo cuadrado 80 rectilíneo para estereofonias del coche viejo y oradores antes y quería diseñar algo más elegante y sofisticado. También quería incorporar algunos elementos utilitarios industriales carnosos ahí parrillas de metal expandidas, tornillos expuestos los agujeros brad.

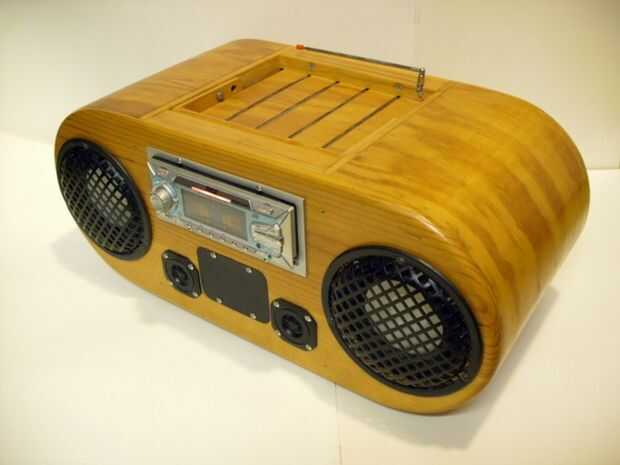

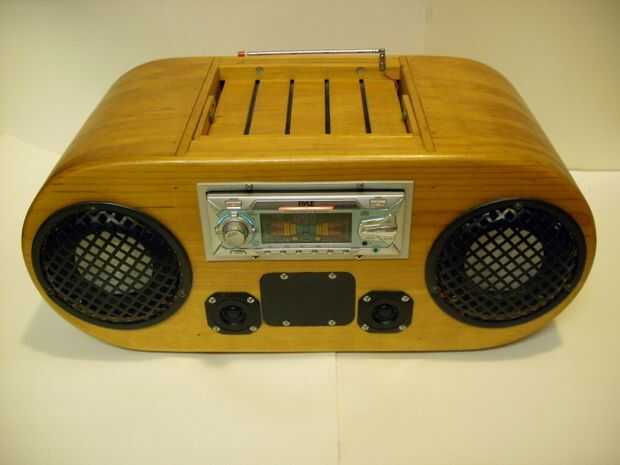

Por desgracia solo tengo unas fotos de mala calidad de esta compilación que no muestran todos los detalles de construcción pero voy procurar de describir el proceso. Actualización: he podido conseguir algunos fresca foto mostrando más detalles!

Especificaciones

Dimensiones de gabinete

  • Longitud = 24"
  • Altura = 10"
  • Profundidad = 11.5"

Electrónica

  • Pyle PLCDS200 AM / FM CD Cassette 50W X 4 canales Jefe Unidad
  • 2 x 5,5" Goldwood Woofers
  • 2 x 1" Tweeters de cúpula
  • Subwoofer de bobina de voz Dual de 1 x 6,5"
  • 120VAC a fuente de alimentación conmutada de 12V 9A

Materiales
Gabinete
1 - pino 8' 1 x 12
1 - 4' x 4' X 1/4" madera contrachapada del pino
1-5/8" pasador de madera dura
Tornillos para madera
Clavitos
Pegamento para madera
Gabinete de 4 pies
3 - anillos el puerto
Electrónica
Unidad de cabeza de coche
2-5" a 6" altavoces para bajas audiofrecuencias
2-1" Tweeters de cúpula
Subwoofer de bobina de voz dual de 1-6.5"
1 - 120VAC a 12VDC XA fuente de alimentación conmutada
Cable de altavoz
2-6" rejillas de altavoz de Metal expandido
1 - antena telescópica

Herramientas
Sierra de mesa
Router y brocas
Taladro y brocas
Clavadora neumática y compresor de aire
Rompecabezas
Cinta métrica
Lápiz
Papel de lija

Etiquetas: Boombox, Radio, Estéreo, Reproductor de cd, Unidad principal, Woodpunk, Autorradio, Portátil de radio, Casetera, Boombox casero, Obra radio boombox estéreo de coche, No arduino, No steampunk, No frambuesa pi
