Uno de mis proyectos de pre-Instructables de principios de 2013. Como él era una construcción de la acometida para un amigo no tenía ningún tiempo para tomar cualquier progreso fotos, pero voy a intentar describir el proceso de construcción que se detallan como sea posible.
Espero que todavía sea capaz de seguir y entender lo que hice y cómo lo hice.
La construcción se basa en experiencia que recogí mi "barra del grabado de cristal acrílico abierto" del edificio, así que asegúrese de echa un vistazo también.
Meta:

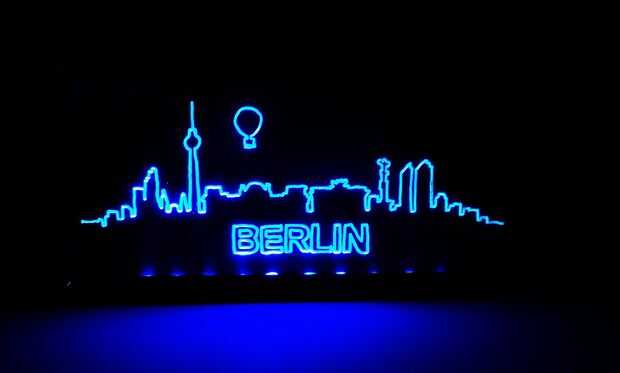

Hacer un grabado pequeño cristal acrílico iluminada del borde-del horizonte de la ciudad de Berlín (Alemania) como un regalo.
Trate de mantener tan baja como sea posible costo total del proyecto.
Consejos de seguridad:
Este instructable hace uso de herramientas (eléctricas), cuchillos y soldadores.
Estas herramientas pueden quemar, cortar o lastimar si no.
Siempre use protección para los ojos (una pieza fundida de acrílico se arrojó en su cara no es divertida, confía en mí en este caso) y tener mucho cuidado donde tus dedos/manos son en un momento dado cuando utilice herramientas eléctricas / cuchillos.
En general, antes de realizar cada paso, pensar en lo que estás haciendo, que herramientas usas y qué peligros están involucrados.
Si no tiene experiencia con el uso de las herramientas, obtener ayuda de alguien.
Herramientas:
-Dremel (aditamento de fresadora es útil)
-Soldador
-Serrucho
-Alicates (especialmente para el alambre de corte y desforrado)
-Cúter
-Papel de lija
-Marcador (permanente)
-Abrazaderas
Materiales:
-240x115x2mm (LxWxH) GS vidrio acrílico (más fino y más barato encontré) - ~1.5$
Negro cartulina/cartulina gruesa, tan grande como el vidrio de acrílico - ~0.5$
-10 x 5 mm azul LED - ~ 1$
-~0.1$ resistencia (para LED 6V y azul)
-Pequeño interruptor con tornillo 2 agujeros ~0.5$
-Un poco de cableado - básicamente libre
-Sostenedor de batería AA para 4 pilas - ~ 1$
-Reducción de tubo de calor - ~0.1$
-Soldadura de estaño - básicamente libre
-Pequeños clavos / pegamento - básicamente gratis
-miniatura 2 roscado de tornillos y tuercas de montaje - ~0.2$
-Columna de PVC negro de la barra (lo puedes encontrar en tiendas de artículos de papelería para unir las pilas de papel) ~ 1$
La construcción:
1. diseñar la plantilla de

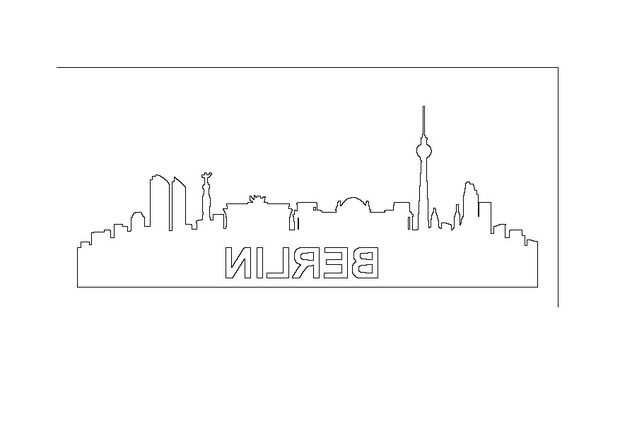

Empecé con el diseño de la silueta se va a utilizar en el GIMP y escalado correctamente para que la pieza de vidrio acrílico que tenía. Para reducir los costos del proyecto, utilicé el más pequeño, más delgado pieza bolsa de vidrio acrílico podría conseguir, que costó cerca de 1.5$.
2. transferencia de la imagen
Después de haber impreso la plantilla duplicada y aprender de mis errores anteriores, utiliza un marcador permanente para transferir el diseño a la lámina protectora del cristal de acrílico para evitar que se raye al grabado. Déjenme decirles que aquí una vez más, lo que quieres es GS (cast/vertido), vidrio no XT (sacado). ¿Por qué quieres vidrio GS? Debido a dos razones. Uno es que no fractura de vidrio GS tan fácilmente como el vidrio de la XT, pero más importante aún, vidrio GS tiene una temperatura de fusión más alto que significa que a diferencia de cristal XT, no derretirá y envolver en la hoja de sierra o el router cuando corte/talla, arruinando así el vidrio y posiblemente sus herramientas.
Para facilitar el traslado puede recortar la plantilla y utilizarlo como una plantilla provisional.
3. grabar la imagen
No olvides usar gafas de protección.
Usé una dremel con un accesorio de la fresadora y un poco pequeño que parecía un cono que consiste en varias láminas de grabado. Configurar la profundidad de 1mm y las RPM a 20.000 ~15.000.
Usando ambas manos firmemente pasar la dremel (el aditamento de fresadora) cuidadosamente movió a lo largo de mis líneas previamente marcadas.
4. soldar entre sí los LEDs en paralelo
Esto probablemente no es la mejor manera de hacer las cosas, pero ahorra mucho cableado, espacio y molestias.
LEDs tienen una más larga (positivo) y pierna (negativa) más corta. Doble ambas piernas de todos los LEDs en la misma dirección, manteniéndolas paralelas. Lo que quieres es básicamente un 'rail' continua con los LEDs hacia arriba. Soldar los LEDs juntos como este (pierna positivo a la pata positiva y negativo a negativo) y añadir una resistencia para el uso 6V y one(!) azul condujeron a una de las patas gratis. Google "Calculadora del resistor del LED" para conseguir una calculadora que escupe cualquier resistencia.
Los LEDs se conectan en paralelo, su resistencia no se agrega para arriba y básicamente cuenta como uno. Tenga en cuenta sin embargo que la resistencia utilizada se pondrá bajo más presión, así que potencialmente que necesitarán una más fuerte (Amp-wise, no Ohm-wise).
Ahora mantenga los cables de soporte de la batería a la pierna libre del LED y resistencia para ver si todo funciona bien. Aunque la mente las polaridades. Si todo funciona te puede seguir, otro comenzar solución de problemas.
5. hacer las muescas para los LEDs
Corte un pedazo de cartón negro grueso del tamaño del vidrio acrílico usado con un cúter. Sujete ambos juntos. Ahora sujete el riel LED construido justo debajo de la parte inferior del grabado y use el marcador para marcar las posiciones de los LEDs. Utilice el dremel con una broca como una miniatura redonda escofina o similar hacerse muescas rectangulares para los LEDs para sentarse a ras Si el vidrio y el cartón se ponen sobre ellas en posición vertical.
6. preparación del marco

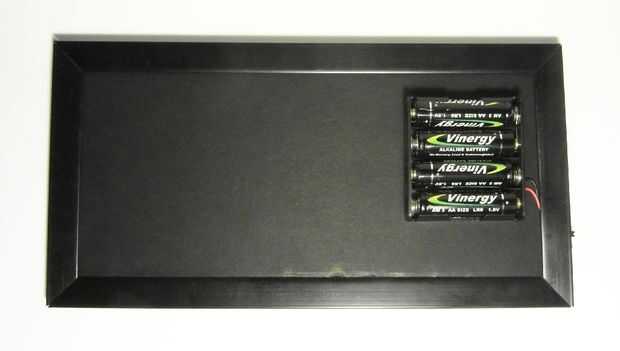

Instale el soporte de la batería en la parte posterior de la cartulina con pegamento o clavos pequeños. Asegúrese de usar un marcador permanente negro para ennegrecerlos vez doblada sobre o añadir otra capa de cartón negro delgado entre el vidrio y el cartón grueso para ocultarlas.
Utilice una sierra de mano para cortar la barra de la columna vertebral en ángulos de 45° para hacer piezas del marco. Representan el vidrio acrílico que va a ser cubierto por el marco y elija una columna vertebral que sostenga perfectamente el vidrio y el cartón junto.
A continuación, decidir sobre una posición del interruptor dentro del marco y utilizar la dremel para hacer dos agujeros correspondientes a los orificios del interruptor, así como una ranura para el interruptor de gatillo.
Garantizar que su minuature tornillos y tuercas funciona con este modificador.
7. final de soldadura y montaje
Corte algunas cableado sólo lo suficiente para conectar el cable positivo del soporte de la batería con el conector positivo de los LEDs, con la intención del cable ir a la derecha en el borde del vidrio.
Lo mismo para la conexión del soporte de la batería al conmutador y de su otro pin para el pin gratis de LED. Asegúrese de todo lo que puedas aislar.
Inserte el interruptor en la pieza del marco preparado y fijarlo con tornillos y poner los LEDs en las ranuras preparadas.
Entonces pasemos al montaje del marco empujando las piezas de barra de columna vertebral. La presión solo debe ser suficiente para mantener todo en su lugar firmemente.

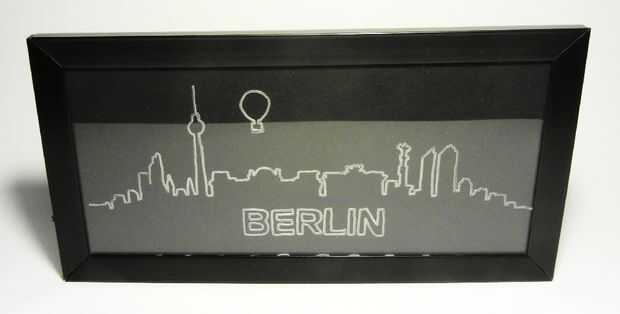

Felicidades, ¡ listo!
Conclusión / pensamientos / mejoras:
Además de tal vez un gancho del marco de imagen o algún tipo de soporte plegable y posiblemente mejorar la calidad del grabado un poco más, estoy bastante satisfecho con el resultado.
~ 5 $ valor de los materiales, esto es bastante bueno.
