Paso 10: Instale el accesorio de iluminación; Instale la tapa del lente y flanco
12V batería (+) → fusible → accesorio (+)
12V batería (-) →→→→→→→ accesorio (-)
Or
12V batería (+) - → fusible → LED PWM regulación unidad → accesorio (+)
12V batería (-) →→→→→→ PWM LED atenuación unidad → FIXTURE (-)

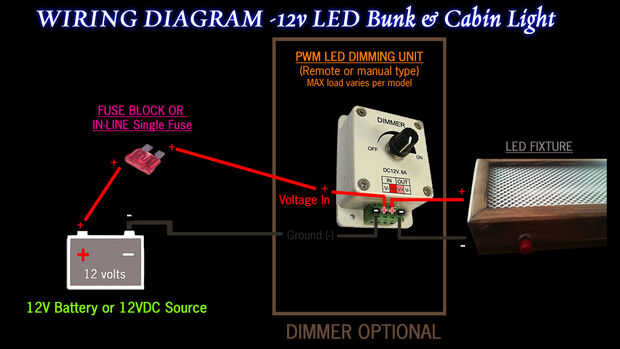

► Un cuadro con un diagrama de cableado está incluido. Por favor pida ayuda si usted tiene preguntas.
Encontrar un lugar adecuado para fijar o asegurar el aparato. Mina había atornillada directamente a postes de madera por encima de cada litera. Tornillos interior del accesorio se puede utilizar, sólo asegúrese de evitar cualquier área con las tiras de LED.
Conecte la alimentación eléctrica lleva a aquellos provenientes de la batería de la fuente (ver sobre el diagrama o foto de diagrama de cableado incluido). Uso de la soldadura para asegurar las conexiones o puede usar las tuercas para cable y cinta aislante. Prefiero soldar todas mis conexiones y generosamente envuelva con cinta de vinilo de 3M. Ahora empuje la holgura de los cables conectados a través del agujero en la luminaria a la pared.
Instale la cubierta del lente, deslizando la hoja de plástico o acrílico en las ranuras.

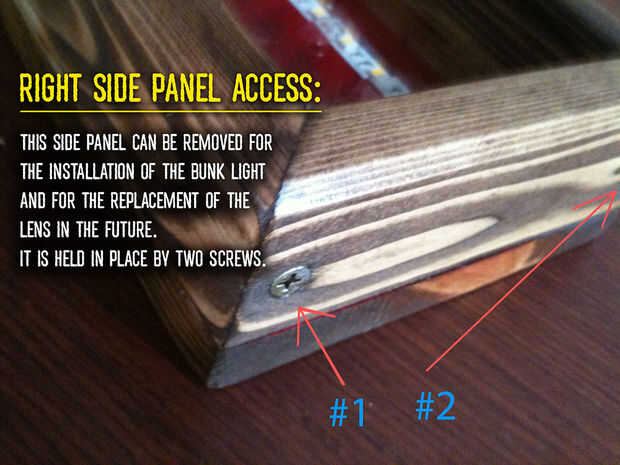

Atornillar en el panel de la pared lateral.
¡ Disfrute!
Gracias por su tiempo y por favor, comparta sus fotos si se intenta hacer una luz de litera!
Notas de construcción: Un sistema de corte láser ayudaría mucho a este proyecto. Yo podría haber ejecutado un diseño mucho más creativo y podría haber usado premium metal, piedra o madera. Una impresora 3D también permitiría algo más fascinante que un accesorio simple "tipo caja" así. Este es una gran y duradera poca luz para muy poca inversión. Estoy muy satisfecho con la manera resultó. Si tienes acceso a cualquiera de estos otros recursos, no olvide cuentan con impresionantes grabados de varios arte vectorial, diseños de texto o el patrón en los lados o la lente. También podría tener las etiquetas de texto, información de advertencia, potencias... grabado etc..
