Paso 2: conexión

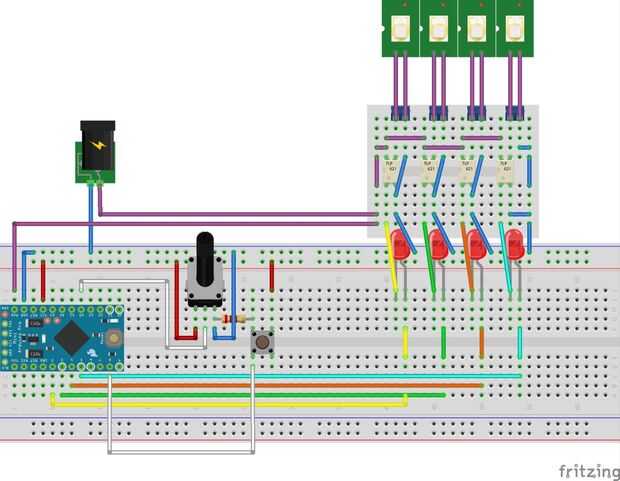

Seguir el bosquejo de las piezas de conexión.
Tenga en cuenta que hay una diferencia de voltaje en el circuito, el arduino y partes de control del programa trabajan en 5V DC
y los leds de 12V funciona, bien, en 12V.
Asegúrese de que conectar el arduino sí mismo al pin RAW a la corriente positiva para regular a 5V y asegúrese de que usted no mezcla los dos por lo que no termina de quemar algunas partes.
En el bosquejo, excepto líneas de que los cables rojos son de 5V y el morado son de 12V, LED azul es para la tierra.
Dos "argumentos" son los mismos y deben estar conectados.
Los leds están conectados de pernos de 2 a 5, sigue la Optoaisladores y tierra.
Los pulsadores que se utiliza para seleccionar el programa está conectado al pin 8 y también se tira hacia abajo usando una resistencia de 220 ohm a tierra y en su otra pierna a 5V.
El potenciómetro se conecta a 5V, tierra y A0 de la arduino.
12V led están conectados a los Optoaisladores que están conectados en su lado de 5V al LED (5V) y tierra y en su lado de 12V 12V, LED 12V y luego a tierra.
