Paso 3: Cableado y tablero
1) tomas de corriente de soldadura en tablero (sin decodificadores en)
2) cable de serie con socket pernos según decodificadores de 3-8 como sigue (véase http://www.alldatasheet.com/datasheet-pdf/pdf/15570/PHILIPS/74HC238N.html? para la hoja de datos para más información)
Nota: Error en el diagrama del circuito. Z0 realmente debe conectarse el cable VCC.
"A"-"C" 3-8 decodificadores
-conectar A0 juntos y salida digital 4 en arduino
-Conecte A1 juntos y a la salida digital 3 en arduino
-Conecte A2 juntos y a la salida digital 2 en arduino
-conectar g a tierra en arduino
-conectar Vcc de 5V de arduino
-conectarse Y0-Y7 de "A" COL1 COL8 (con resistencia de 150 ohm entre)
-conectarse Y0-Y7 de la "B" COL9 COL16 (con resistencia de 150 ohm entre)
-conectarse Y0-Y7 de "C" COL17 COL24 (con resistencia de 150 ohm entre)
Decodificador "D" 3-8
-conectar A0 otro AO y salida digital 4 en arduino
-Conecte A1 otro A1 y salida digital 3 en arduino
-Conecte A2 otro A2 y salida digital 2 en arduino
-conectar g a tierra en arduino
-conectar Vcc de 5V de arduino
-conectarse Y0 COL25 (con resistencia de 150 ohm entre)
Decodificador de 3-8 "E"
-conectarse A0 salida digital 6 en arduino
-conectarse A1 salida digital 5 en arduino
-Conecte A2 a tierra en arduino
-conectar g a tierra en arduino
-conectar Vcc de 5V de arduino
-conectar Y0 a E3 de "A" decodificador
-conectar Y1 a E3 del decodificador "B"
-conectar Y2 a E3 del decodificador "C"
-conectar Y3 a E3 del decodificador "D"
-conectar el pEN (E3) a salida digital 12 en arduino

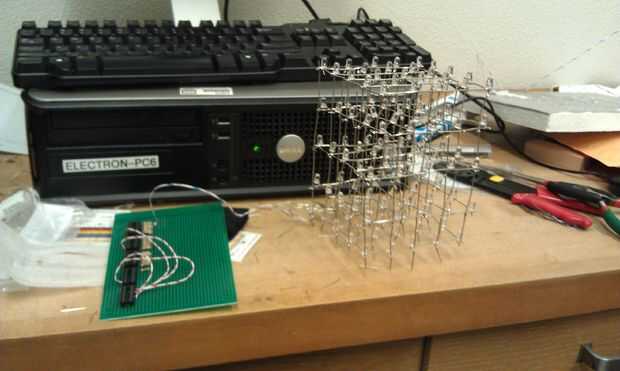

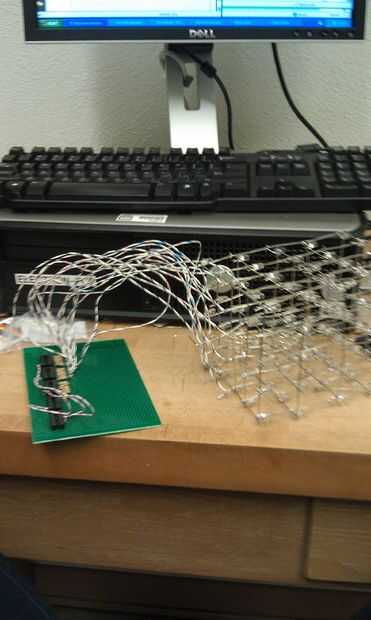

3) soldadura de resistencias de ohm 5 150 en el tablero. Entonces base de soldadura de 5 transistores en serie con el resistor. Los colectores de la tierra. Soldar cables a los emisores de los transistores a Z0-Z5 (planos del cubo).
