Paso 4: la electrónica

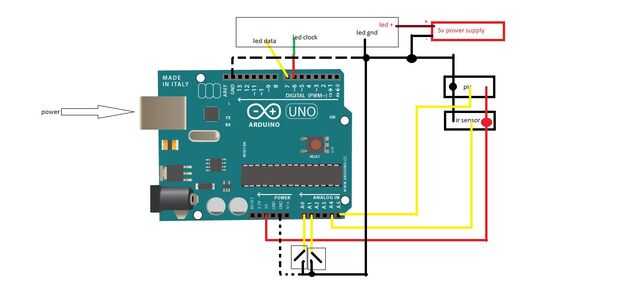

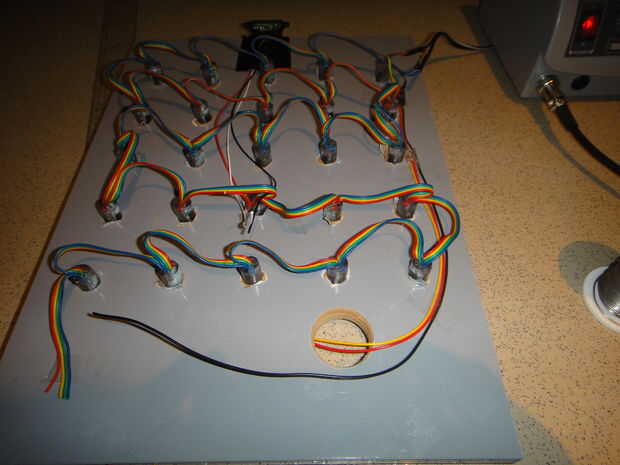

cableado
LED del reloj--> 6
de LED datos--> 7

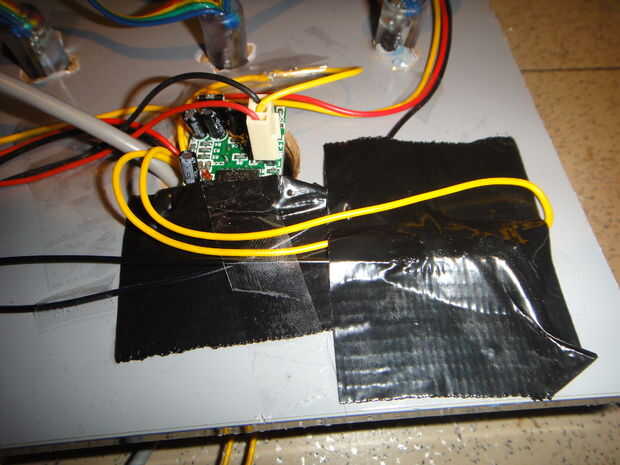

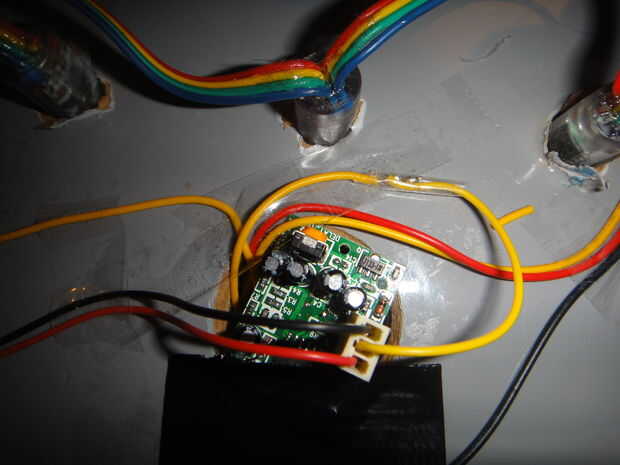

sensor PIR--> A5 (si usted no tiene ningún sensor de pir, conectarlo a 5v +)

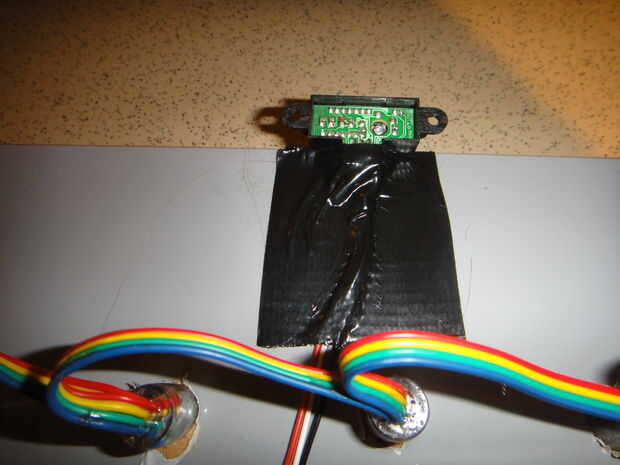

sensor de distancia infrarrojo--> A4 (si no tienes un juslt de sensor de distancia deje abierta)

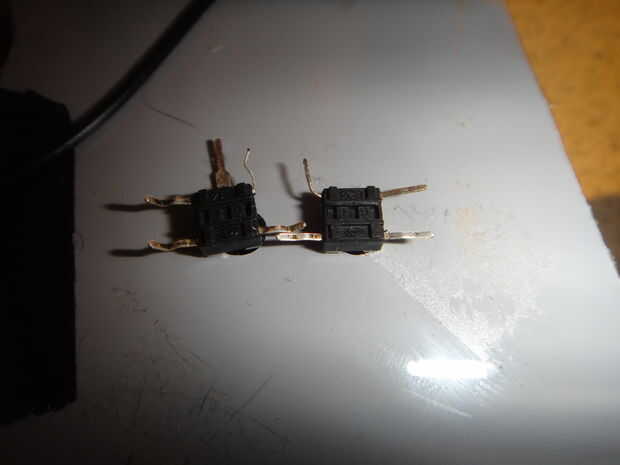

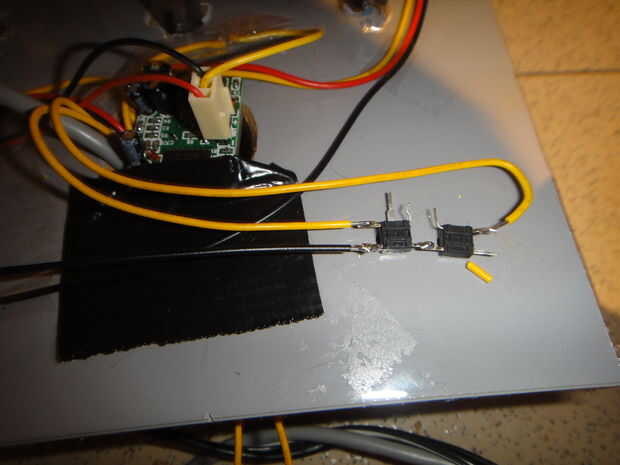

GND--> botón 1--> A0
GND--> botón 2--> A1

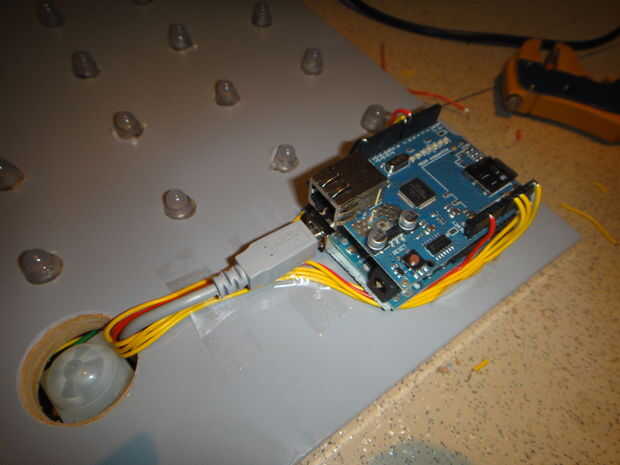

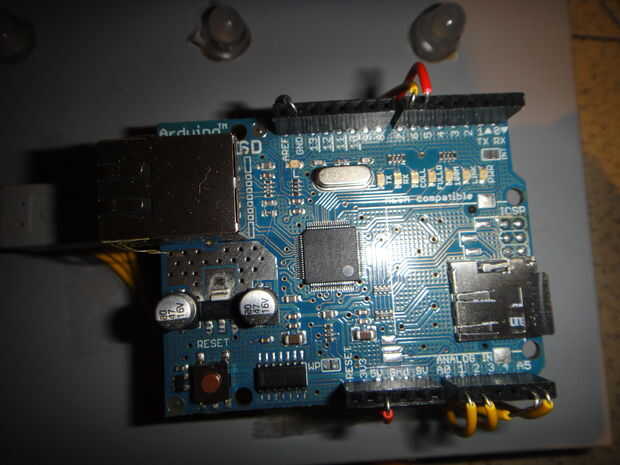

sd: (el valor predeterminado de la shield ethernet)
Mosi--> 11
miso--> 12
CLK--> 13
CS--> 4
energía:
ir distancia Señor +---> todos a 5v + de arduino
PIR +
sensor de distancia infrarrojo-
PIR ----> a gnd de arduino
negativo de la fuente de alimentación 5v
de LED -
botón-
LEDs +---> positivo de alimentación de 5v
----------------------------------------------------------------

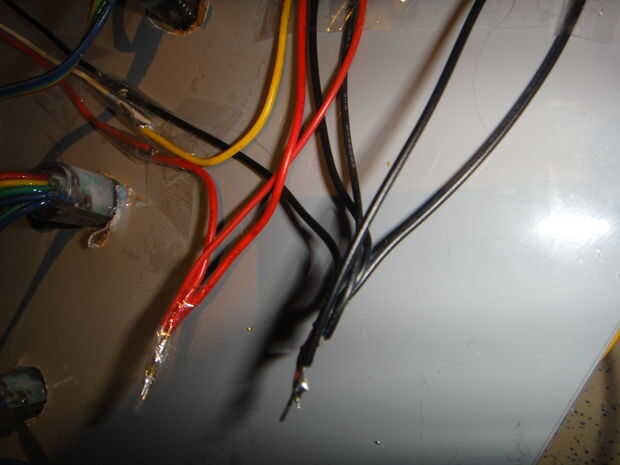

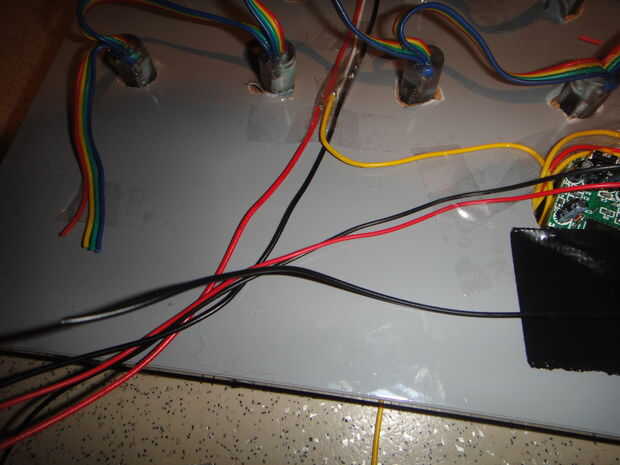

todos los cables negros se sueldan juntos como toma de tierra central
todos los cables rojo (excepto uno) se sueldan juntos como sensor 5v + (de arduino)

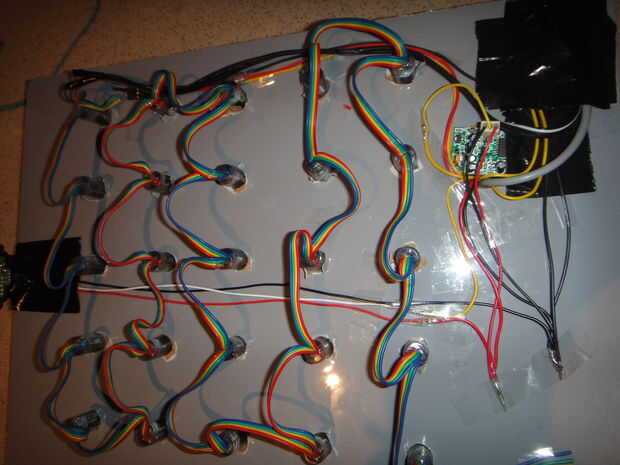

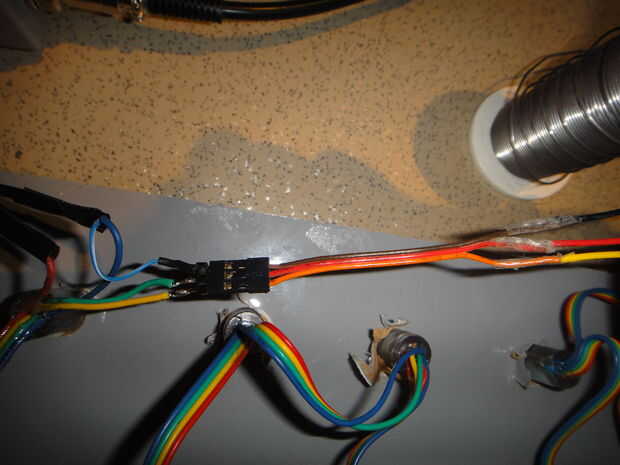

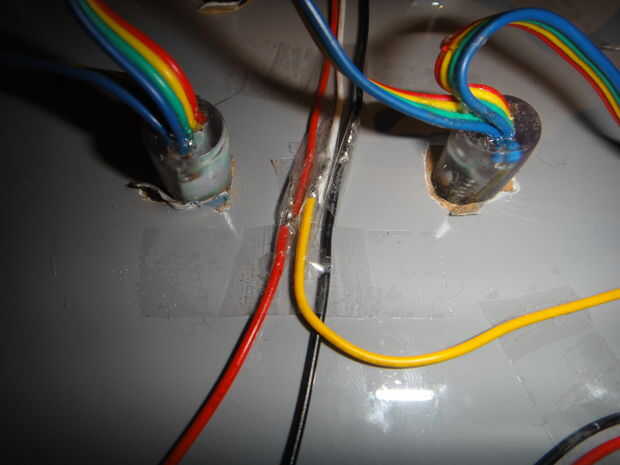

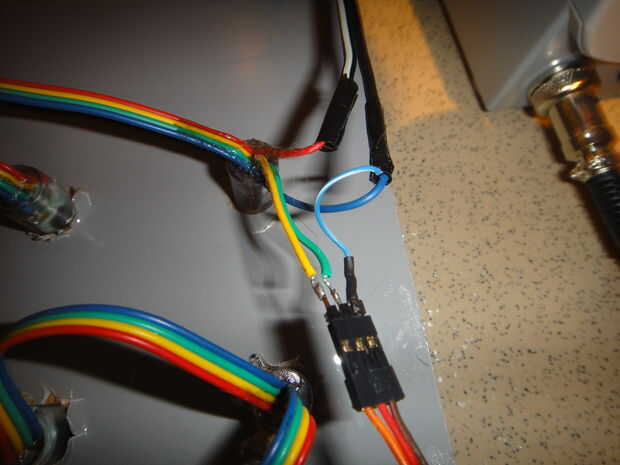

todos los cables amarillos son los cables de señales (ver son 5 amarillos para no mezclarlas!!)
----------------------------------------------------------------
también encontrará mis animaciones aquí, acaba de poner en la tarjeta sd
