Paso 3: Construcción de la Junta...

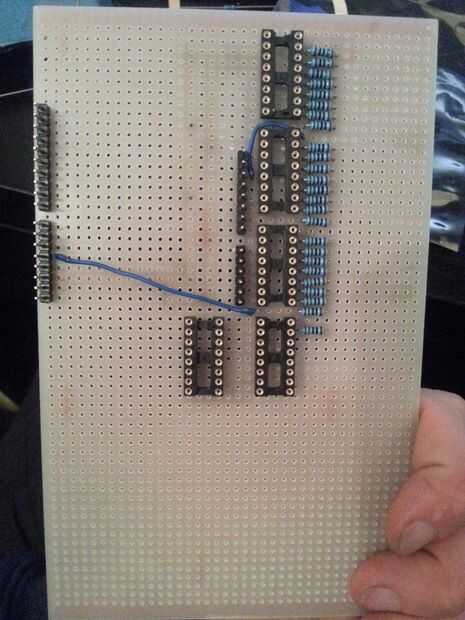

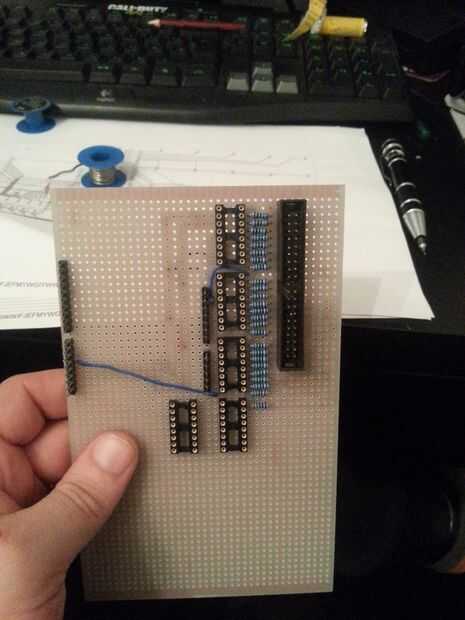

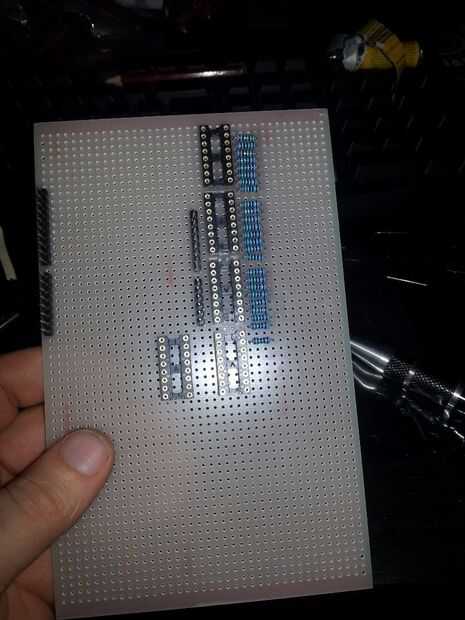

Después se unieron las tomas de IC, agregué las resistencias y el conector IDE... Decidí usar este enfoque, como no quería que el cubo en la board, pero quería tener mi tabla oculta dentro de una caja con el cubo en la parte superior.
El cable IDE y el zócalo darán 40 pins para jugar con y necesitamos 25 para las columnas y 5 para los aviones por lo que parecía la opción perfecta para mí.

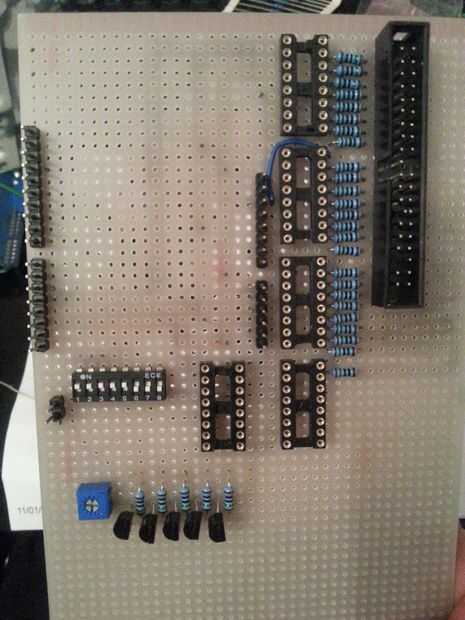

Una vez que las resistencias estaban equipadas agregué el interruptor DIP, el jumper de reset, el pote y el 2N4401 transistores.

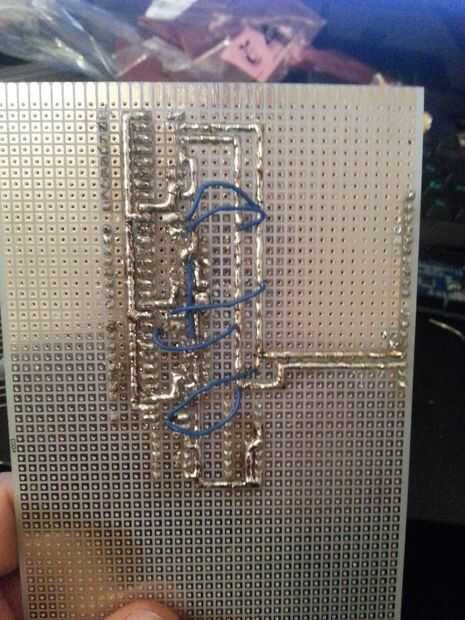

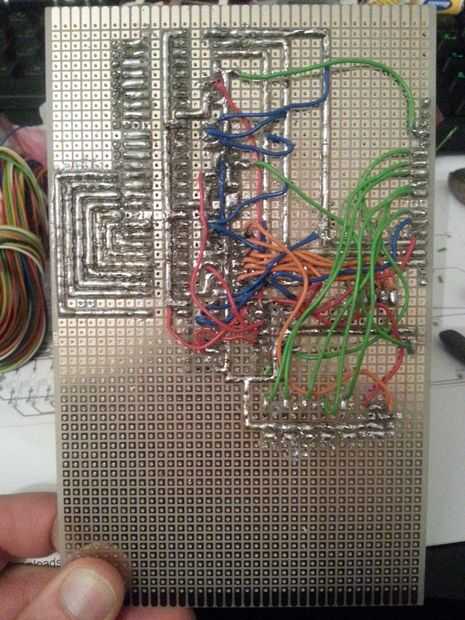

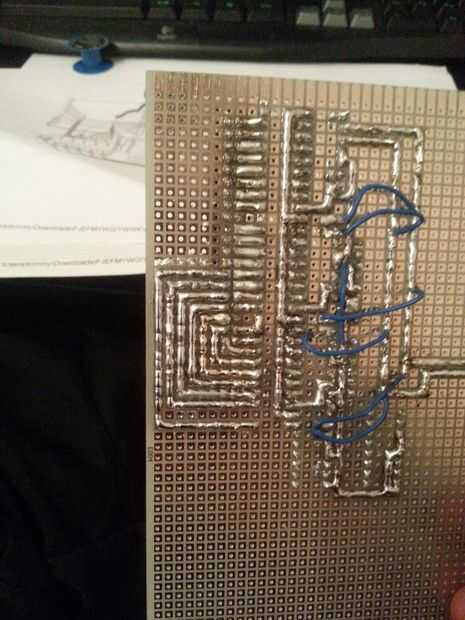

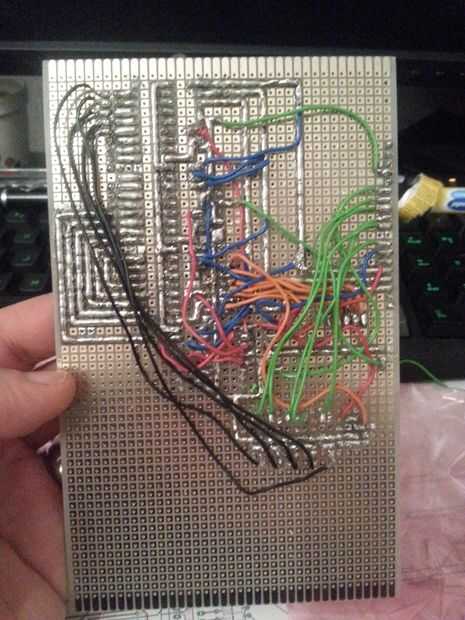

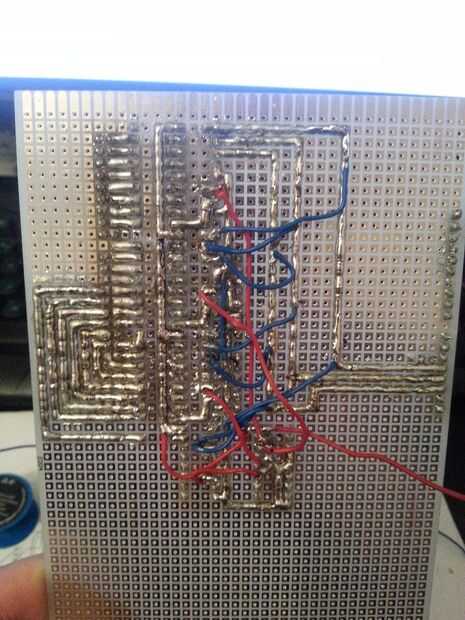

Como se puede ver, se trataba de muchas soldaduras para que pueda ver la ventaja de un PCB prefabricado... También me encontré con un problema con el hecho original de que trabajaba doble era cara y no tengo un PCB doble cara para trabajar con, así que tenía que agregar una gran cantidad de cables a las cosas.

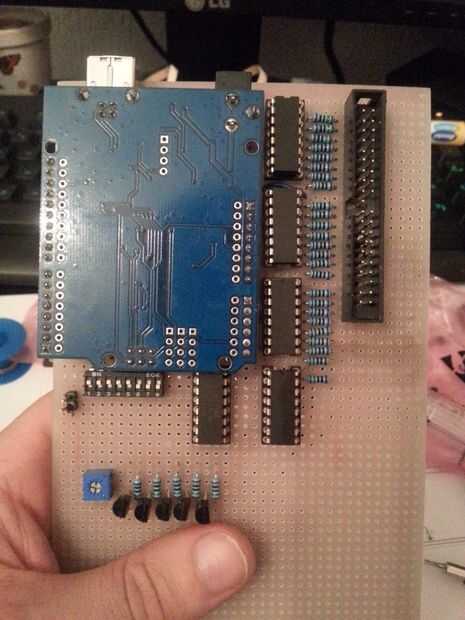

Una vez que la soldadura era hasta equipadas las fichas 74HC238N en los soportes y equipado el Arduino.
