Paso 12: El wireing.

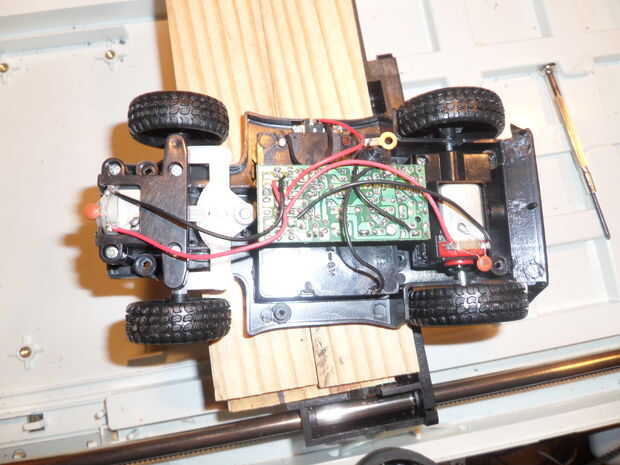

Bien, aquí se va robar algunas piezas más del coche de control remoto, esta vez queremos el corazón jajaja, necesitamos la placa de circuito fuera, asegúrese de que cuando lo lleves a cabo, marca el + y - en los cables cuando se cortan fuera de la caja de la batería, asegúrese de que marca, porque no puede ser rojo y negro , mina eran, pero he encontrado algunos eran ambos eran azul, y otro eran oro y marrón jajaja.
Cuando se quita la placa de circuito del coche, ser muy cuidado de no romper los cables de la Junta. Asegúrese de que han marcado los cables positivos y negativos de la caja de la batería y asegurarse de que cuando se saque, para tomar el interruptor con el que se necesita, ahora corte los cables de como cerca de la caja de la batería y motores como sea posible, nos queremos un montón de cables para trabajar con.

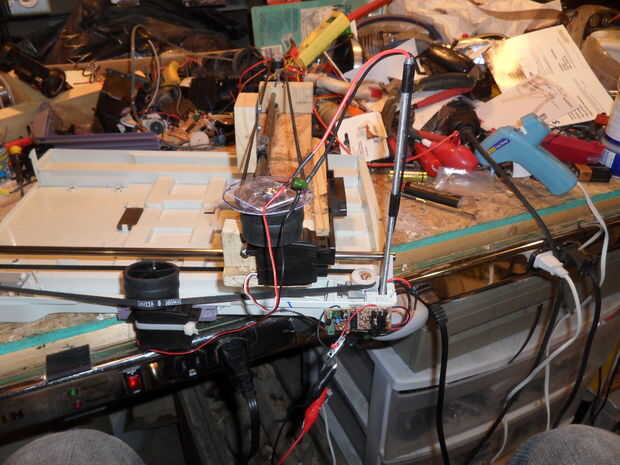

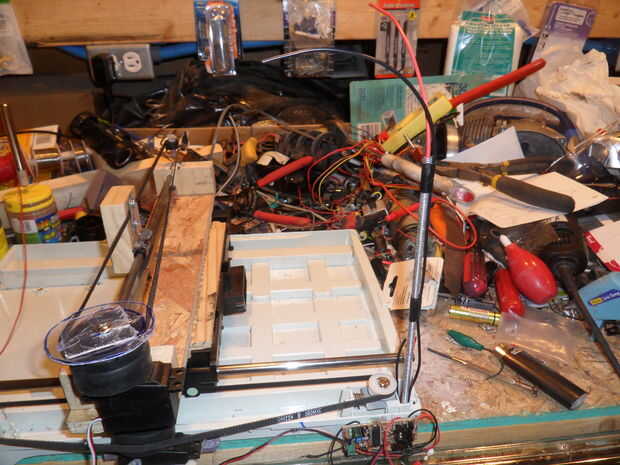

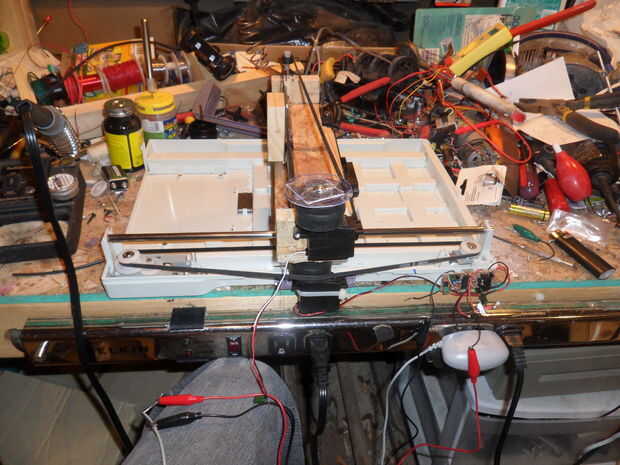

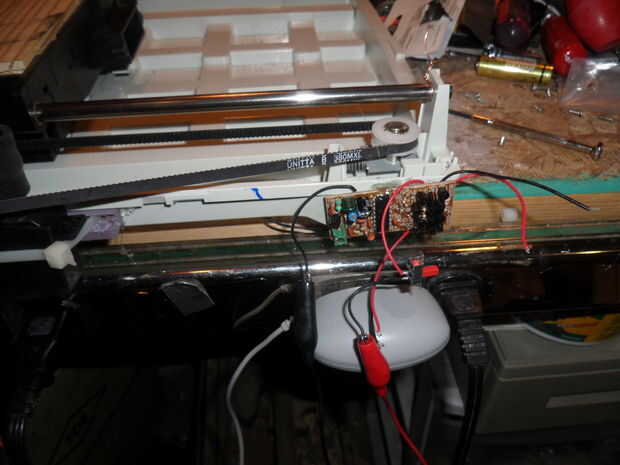

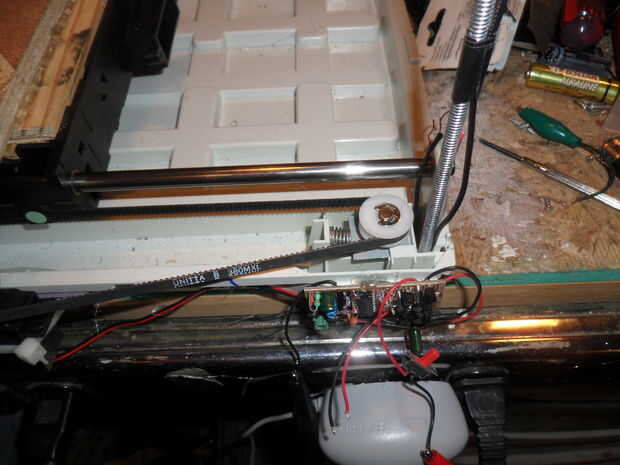

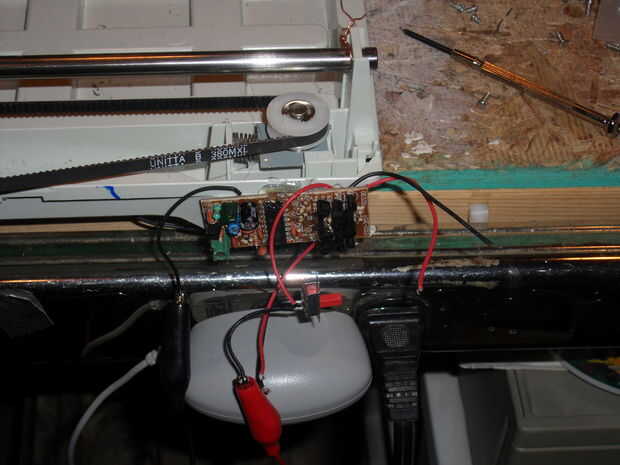

la primera cosa que hizo después de retirar minas, fue montarlo en el lado del escáner, mi razonamiento era que un robusto bueno base para trabajar con. Después de montar el circuito, es hora de empezar wireing, lo primero que debemos hacer aquí, es el gancho para arriba una nueva fuente de poder a la Junta, es muy importante que no usar para mucho voltaje y al final quema la Junta, utilice no más de 5 voltios, si no podrías dañar el circuito integrado en la placa de circuito , Reutilizar un viejo cargador de pared celular, pone a 5 voltios DC en 0.75 miliamperes, si tienes un transformador a bajo de un amperaje, su costumbre de servos moverse muy bien, wouldent utilizar nada menos que 0,50 miliamperios, utilicé un transformador de corriente 0.35 la primera vez y mi wouldent servos moverse jajaja.
Corte el extremo del cable en el transformador, sólo asegúrese de que su unplugged lol, pele los extremos de los cables, luego tomar un metro multi y prueba de los cables, sólo toque o bien llevar a cualquiera de los cables, si tienes las puntas hacia atrás, la pantalla en el medidor mostrará un - (menos) signo, esto es cómo puede saber cual cable es positivo y negativo , cuando haya encontrado esto, asegúrese de que usted les marque. Ahora tenemos que soldar los cables de corriente de la placa el transformador conduce, por lo que si ha marcado los cables en un principio, sólo tiene que hacer positivo con positivo y negativo con negativo, que antes que la soldadura de la soldadura tus cables juntos, ponen un poco de calor retráctil tubo sobre los cables, de aproximadamente una pulgada de los extremos, más cerca y el calor de la plancha , se reducirá la tubería en el lugar equivocado, después de que los cables se sueldan en su lugar, deslice la tubería sobre las conexiones y calientan con un mechero, cuidado de no dejar en a larga, si lo hace, puede coger el fuego. Mientras haces esto, tenga cuidado de no romper los cables del interruptor.
Ahora en los cables de servo.
OK aquí vamos a necesitar nuestros condensadores, deben ser monopolares condensadores. La razón que usted tiene que utilizar condensadores monopolares es porque la polaridad de los cables de alimentación de los servos se cambio la polaridad. En esencia, si conectes un casquillo polarizado al revés, será fuego y el líquido dentro comenzará a hervir y eventualmente empieza a supurar y, generalmente hace un gran lío jeje, pero con monopolar cap no tienen este problema.

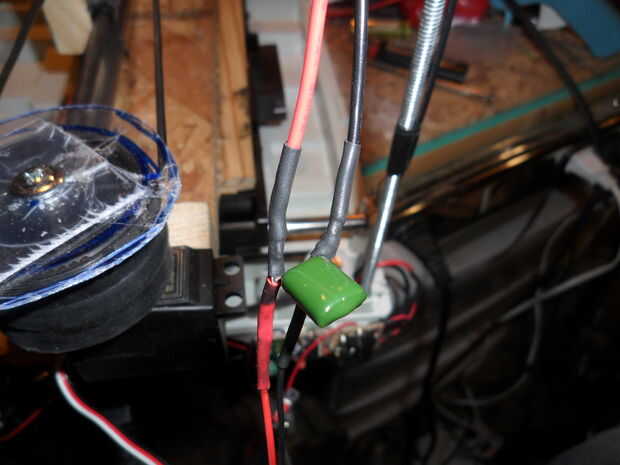

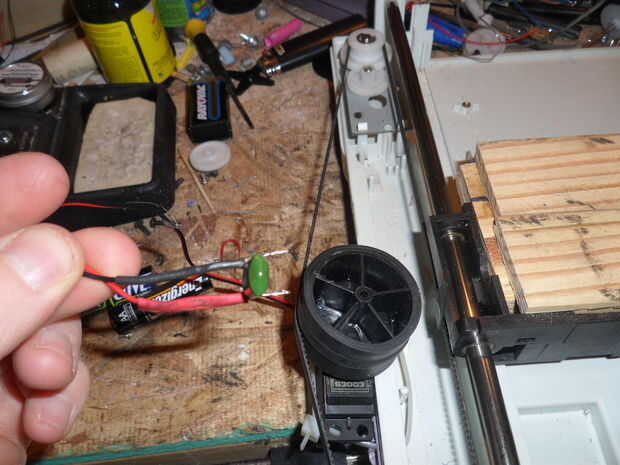

La razón por la que necesitamos los condensadores porque los servos van a ser a partir de una carga y los condensadores le ayudará a tomar la tensión de la electrónica, no tire tanto voltaje de pico a través de su circuito y el motor servo se empezará más fácil, en general, se extenderá la vida de la electrónica. los condensadores son no polarizados por lo que no importa qué cable del servo se suelda a qué lado del condensador. la forma más sencilla de hacerlo es doblar las puntas del condensador hacia la parte frontal del condensador, y luego tira cerca de 1 pulgada de aislamiento de los cables, luego, toque los cables expuestos juntos, ahora toman la plancha de soldring y calientan los cables expuestos y aplicarán algunas que les de la soldadura, asegúrese de obtener una buena cobertura en todo el alambres expuestos , y tenga cuidado de no dejar alguna gotas de soldadura, si solo, coloque la plancha debajo de ellos, y después de la soldadura vuelve a tirar líquido, el hierro a lo largo del alambre rápidamente, y fuera del final, vendrá la soldadura con, ahora cortar algo de calor tubo, cerca de 1 pulgada de largo, de contracción y poner uno en cada cable de servo , ahora toma el condensador y ya cerca el aislamiento en el servo lleva como sea posible, con la inclinación conduce señalando hacia el alambre desnudo, puede envolver los cables del condensador alrededor del alambre, será más fácil soldarlos, o a soldarlos sin embargo lo haría normalmente. Hacer esto para ambos servos.
