5060Fuente de luz LED (1 / 5 paso)

Paso 1: Lista de piezas

me ocurrió la idea después de haber recibido unas baterías, extraídas de un cartucho de película Polaroid después de que todas las fotos fueron utilizadas. Su una batería de 6V y teniendo en cuenta su corta vida en la cámara, deben proporcionar energía durante un tiempo. Se me ocurrió la idea después de juguetear un rato, tratando de pensar de una manera de usar el envase fino de la batería. Deslizamiento de los clips a la batería parecía una buena manera de hacer contacto y simplemente se fue de allí...

Hice algunas versiones; uno que podría ser tomados aparte, usando conectores Molex y otra, que puede ser doblado para arriba. Ambas versiones se describen aquí

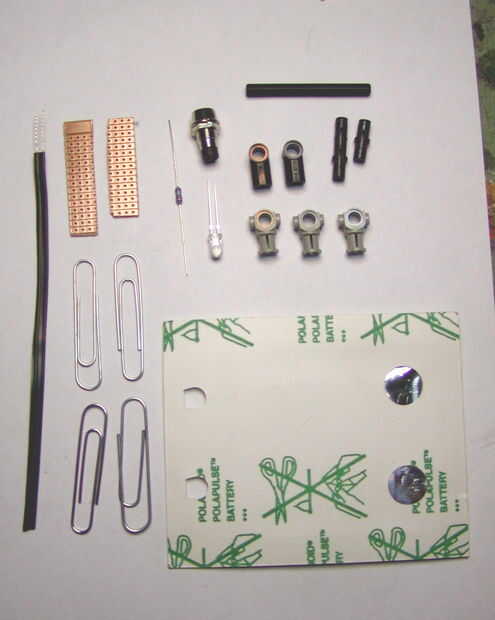

Aquí está lo que usted necesita:
-Quite el cartucho vacío de película Polaroid pila,
-Blanca alta eficiencia LED (5 mm diameteter)
-resistencia 220 ohm
-4 clips (grandes)
-2 pequeños trozos de placa perforada (3 x 14 orificios)
-Sostenedor de la lámpara LED
-La tira de cinta de alambre (extraídas de la vieja radio etc.) o 2 cables de conector
-Surtido de piezas de Lego: eje, pernos, conectores. Ver foto.
-2 conectores Molex (extremos macho y hembra), si esta bueno.

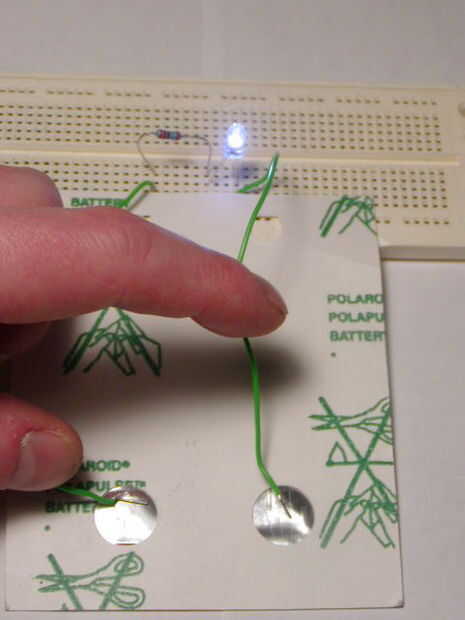

En primer lugar, configurar rápidamente lo LED y resistencia en un protoboard, para determinar que contacto fue que. Con los contactos hacia arriba y en la parte superior, el positivo está a la derecha.
