5060Fuente de luz LED (3 / 5 paso)

Paso 3: Hacer la parte superior de la lámpara

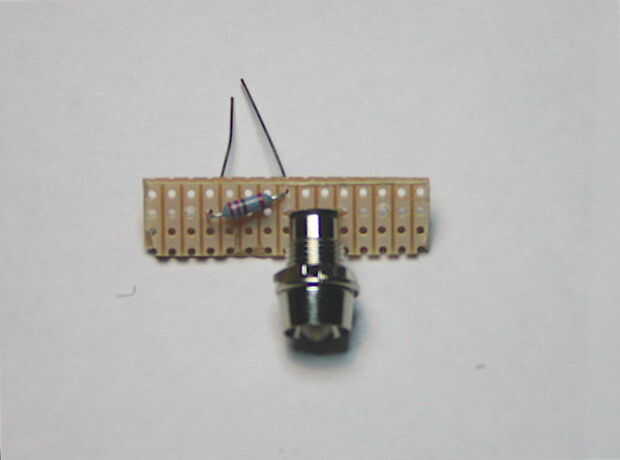

Introduzca el LED en el soporte y vuelva a colocar el tapón. Diapositiva que el LED lleva en agujeros en la placa perforada, asegurándose de que el plomo negativo está a la izquierda. Añadir la resistencia a la izquierda del LED, con un extremo en la misma pista como el plomo negativo del LED. Ambos componentes en lugar de la soldadura. Recorte el exceso de los cables.

Si utiliza los conectores Molex:

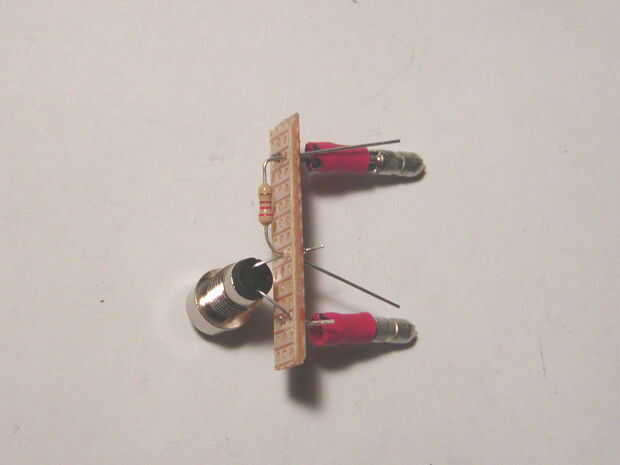

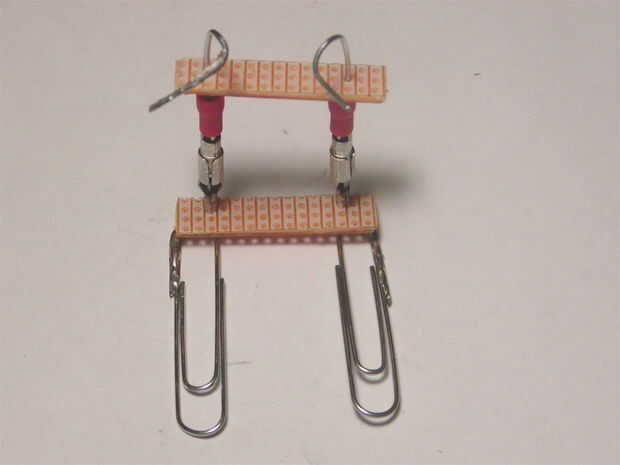

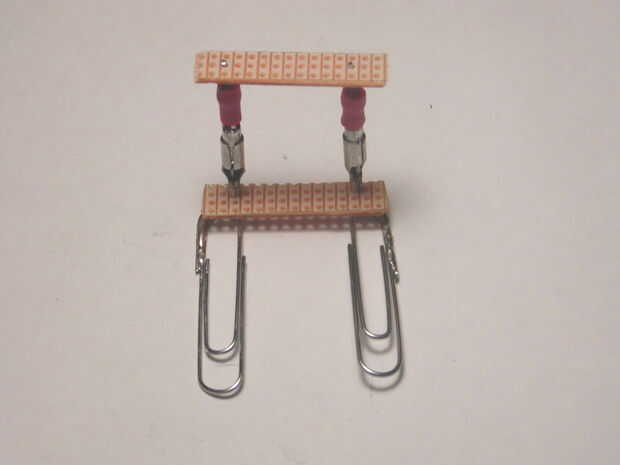

Soldar piezas de chatarra de clip (o cable de conexión) en varones extremos de conectores. Colocar en los extremos femeninos en la base; Deslice el otro trozo de placa perforada en los conectores machos, luego de la soldadura en su lugar. Agregar a la resistencia y el LED como descrito arriba, asegurándose de que la resistencia y el LED están en las mismas pistas como los conectores negativos y posiitve. La soldadura de componentes en su lugar.

Si usted está haciendo esta versión, ¡ listo!
