5060Fuente de luz LED (5 / 5 paso)

Paso 5: Conecte el cable

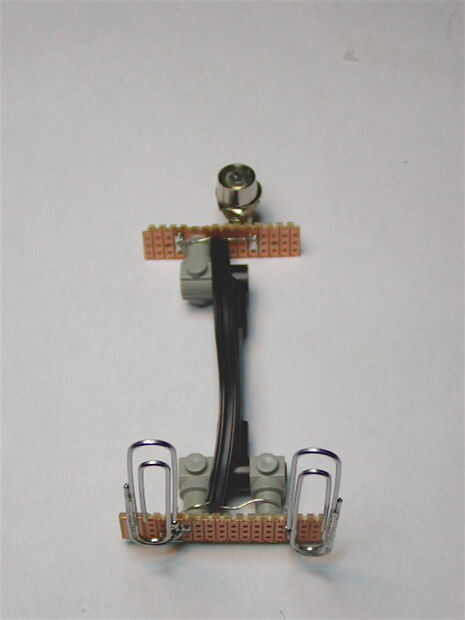

Después de pegamento, se tira de ambos extremos del alambre de la cinta (o alambre de conexión). Coloque los extremos en las pistas apropiadas de la parte superior de la lámpara, para conectar con resistencia y LED. Asegúrese de que alambre de la cinta es de longitud adecuada, entonces PCE los cables en los agujeros de la base, para conectarse a los contactos del clip y la soldadura.

Reforzar las juntas y conexiones con el pegamento, para hacer la lámpara más robusto (especialmente en la base, donde los clips son soldadas a la placa perforada en la base).

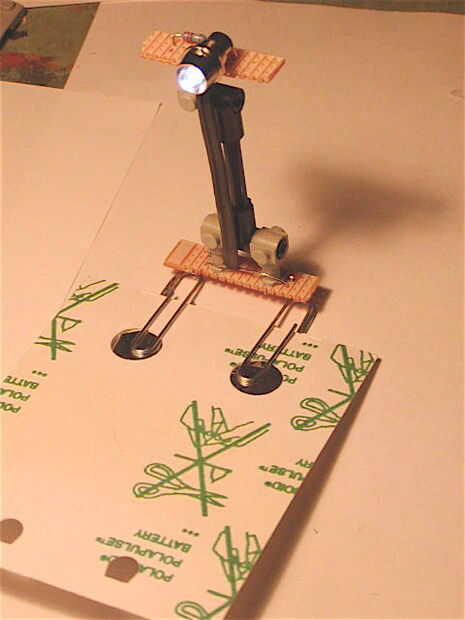

Listo. Para utilizar la lámpara, sólo deslícelo sobre la batería, por lo que los clips a tocar los contactos.

Aunque me gusta la simplicidad de la primera versión hice (utilizando sólo paperlips), con el apoyo de Lego es la más funcional. Puede ser doblado para arriba, y es un poco más alto y se puede ajustar, así que puede proporcionar la iluminación más uniforme a la página.
