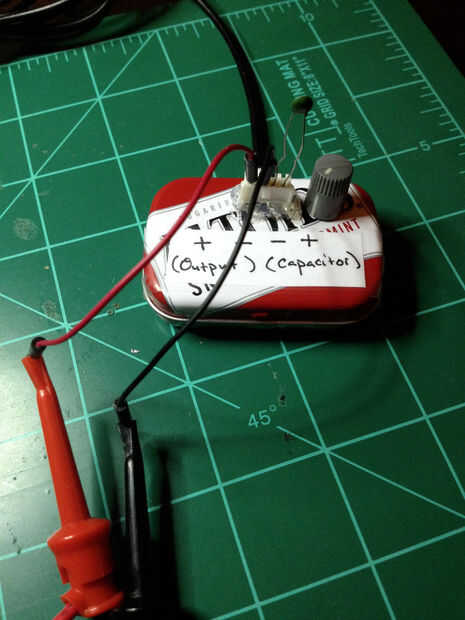

Paso 3: Probar con osciloscopio

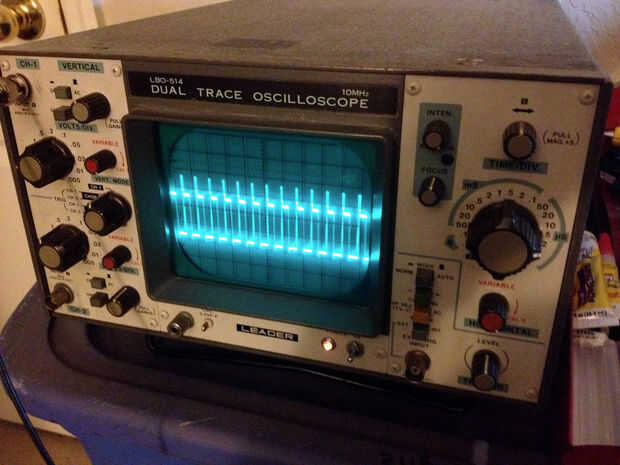

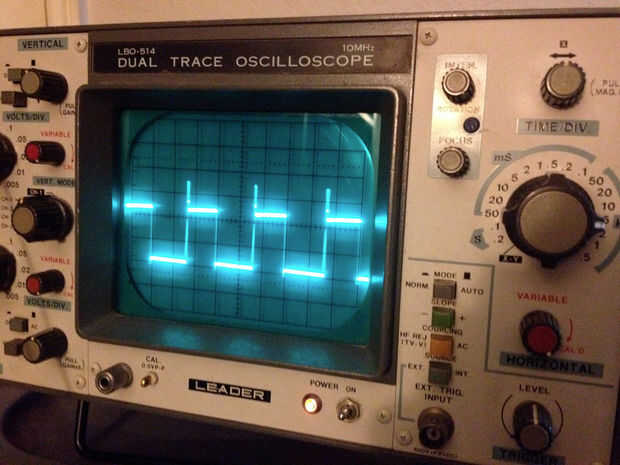

Imágenes de arriba son las frecuencias con el potenciómetro a 0 ohmios y a manivela completa (44.3K*). Nota una resistencia de 10K (mide 9.88K) es en serie con el potenciómetro de modo que cuando Rb (de esquema) es de "0 ohms" está realmente en 9.88K, y cuando es completamente es realmente 54.18K.
En este cuadro un 150pF (código: 151) se utiliza para obtener la máxima KHz 250 permitido por este diseño. Algo menor en la capacitancia y el ciclo de deber del 50% comienza a decaer.
Otra forma de probar el ciclo de trabajo sin un osciloscopio es mediante el uso de un voltímetro, la tensión debe mantenerse aproximadamente el mismo si tiene 50% ciclo de trabajo.
