555 Astable teclado (1 / 5 paso)

Paso 1: Lista de piezas

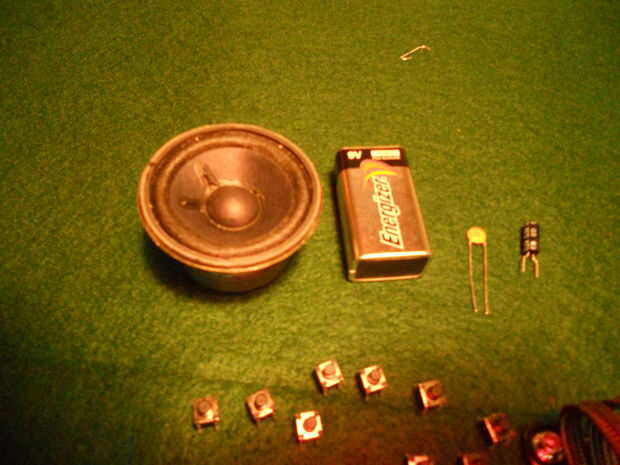

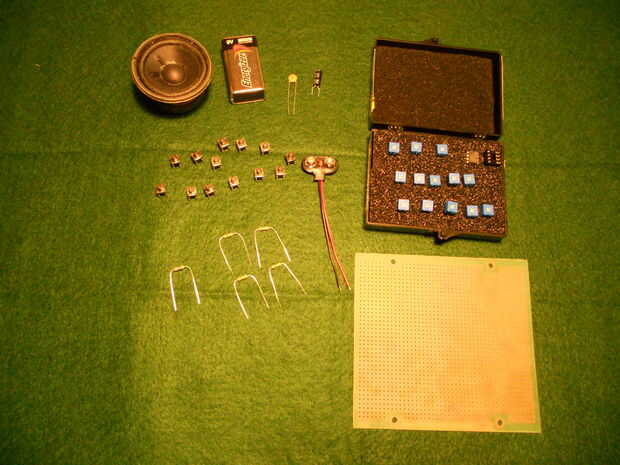

Esta es la lista de piezas que se necesita. Usted puede conseguirlos en cualquier tienda de electrónica local, o puede pedirlos en línea.

1 protoboard

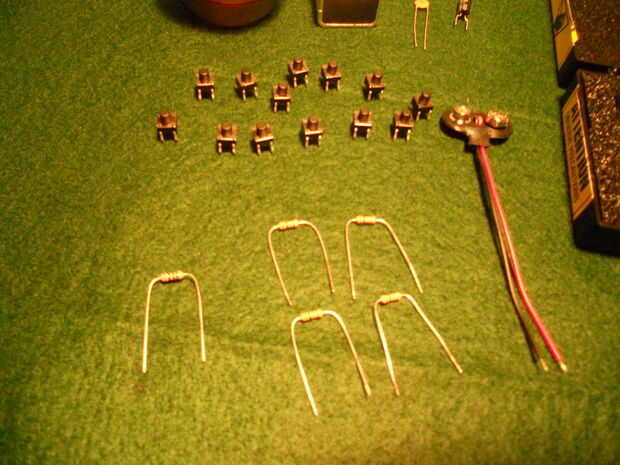

1 1 resistencia k
resistencia de 3 10 k (4 se muestra, descubrió no la necesitaba cuando realice el cableado del circuito)
1 resistencia de 220 ohm (no mostrado)
13 botones táctiles

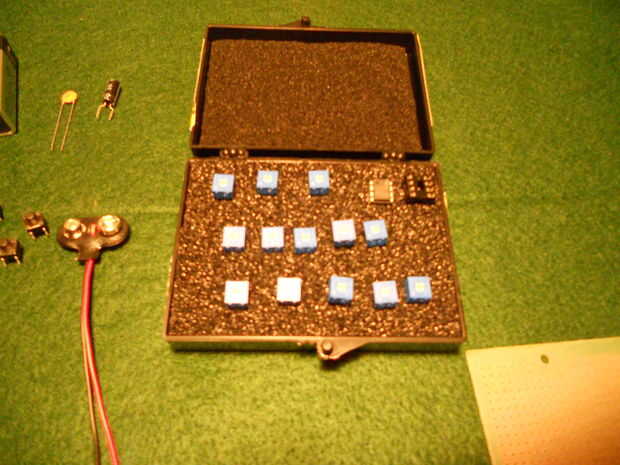

13 ollas trimmer
1 dip de 8 pines toma ic
1 Temporizador 555
1.01 uf capacitor
1.22 uf capacitor
1 clip de batería de 9v
1 batería de 9v
1 altavoz de 8 ohm

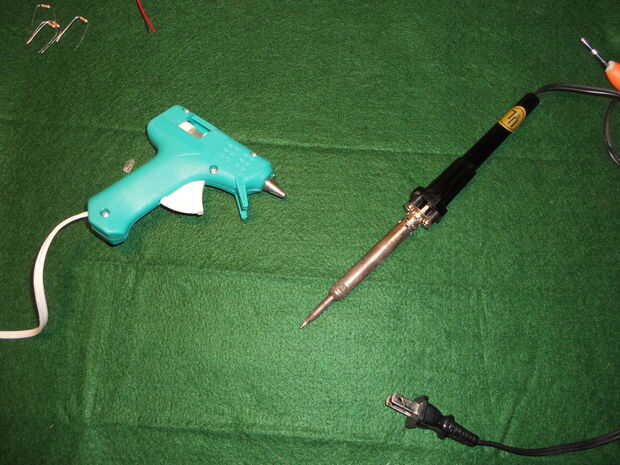

Herramientas necesarias:

Hierro de la soldadura
Pegamento caliente
Cortadores de alambre y strippers (no mostrados)
