555 Astable teclado (2 / 5 paso)

Paso 2: Agregar botones y Trimmers

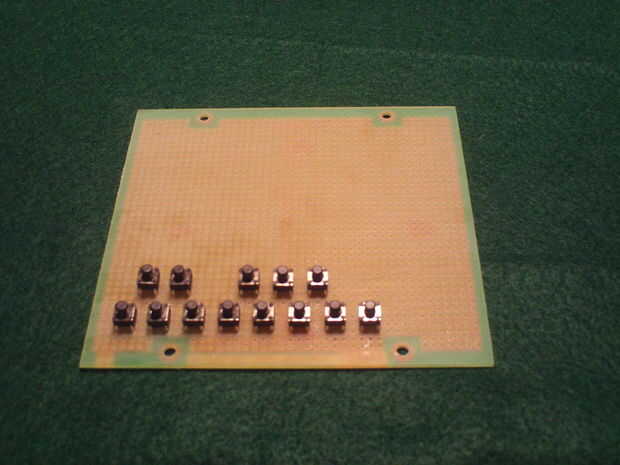

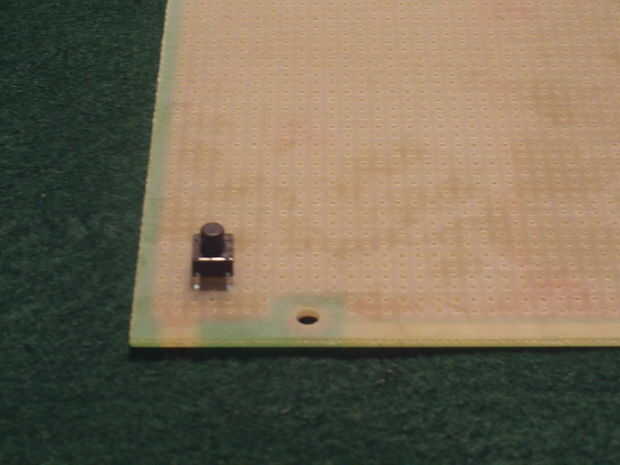

Para iniciar, orientar su protoboard tal que todos los botones del teclado caben en el tablero con espacio suficiente para los dedos para jugar. Puse un hueco agujero entre cada uno de mis, pero dependiendo de cómo desea colocar la tabla, puedes hacer que además de más cerca o más lejos. Agregué 8 botones a la fila de abajo, y 5 compensar por encima. Si quieres que se vea como un piano este diseño hace sentido.

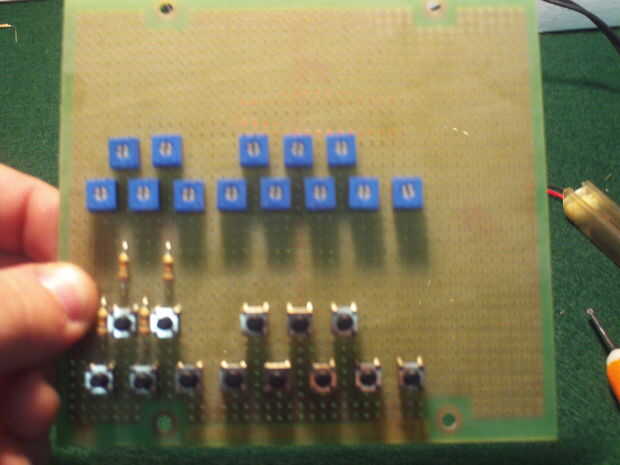

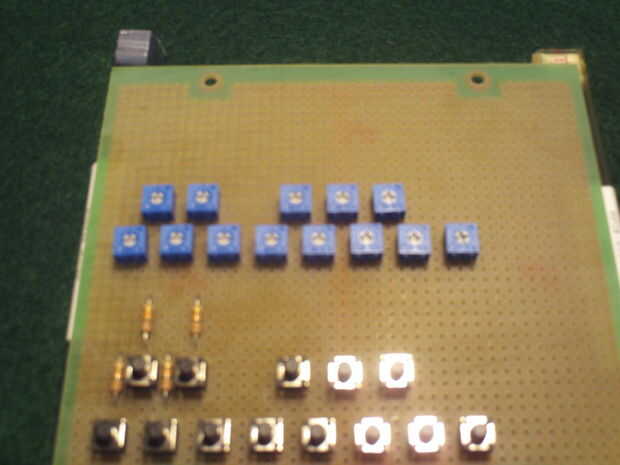

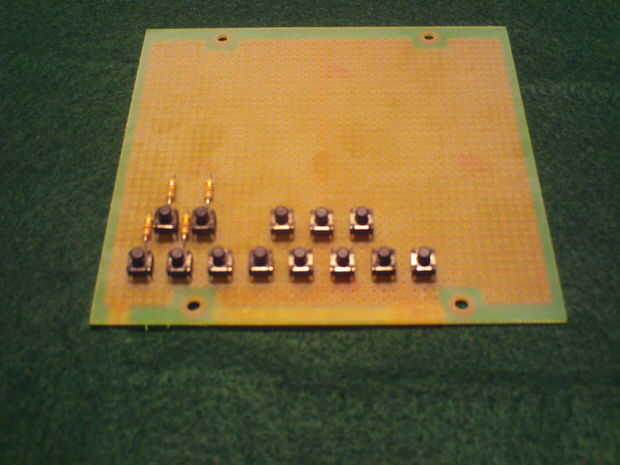

Cuando termine de agregar todos los botones, repetir este patrón 3/4 a una pulgada fuera de botones. Siguiendo el mismo patrón le ayudará a hacerlo más fácil afinar más tarde. Para los 3 primeros botones, así que el trimmer de 10 k no es lo bastante grande como de un valor para el circuito 555, añadir una resistencia k 10. Originalmente tenía 4 y 4 en la foto, usted sólo necesita tres. No añadir uno más a la derecha.

La soldadura de estos sobre sus cojines para mantenerlos en su lugar.

Luego soldar un cable de puente largo a cada terminal los botones, lo que significa el alambre hacia el lado derecho o izquierdo de cada botón de la soldadura. pero no al otro lado de cada botón. Intente mantener esta constante. Este último te ayudará.

Hacer esto otra vez con los potenciómetros. Esta vez Suelde todas las conexiones de pasador 2 juntos en la parte inferior de le Junta.
