Paso 3: Diseño de PCB
Tamaño del tablero: 71,12 X 25,4 mm.

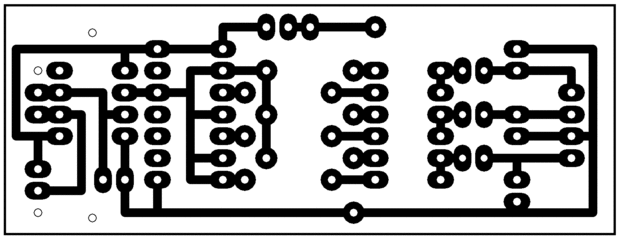

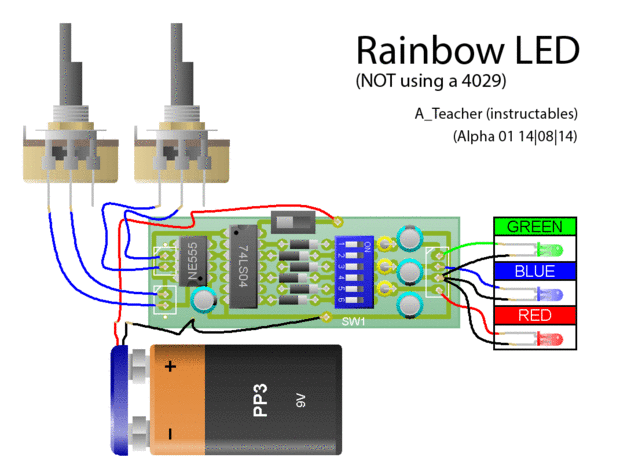

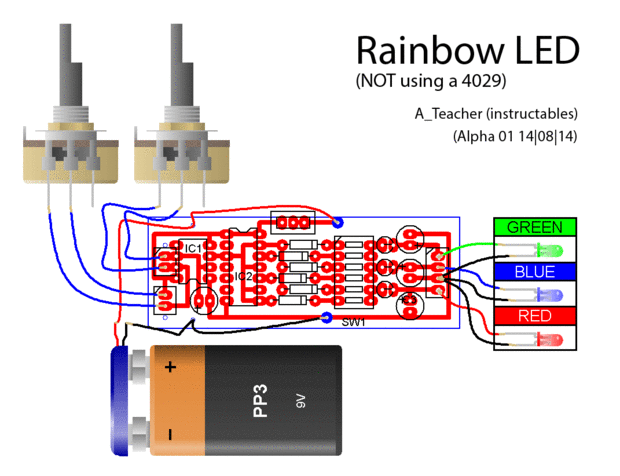

La disposición del PWB demuestra cómo el 'ahorro de espacio' enrutamiento bajo componentes puede ser, usted puede ver los ejemplos de él bajo el temporizador triple cinco y los diodos.
Otro punto de interés es el trayecto de los pines 3 (Temporizador 555) a través de un pin sin usar en el 74LS04 (pin 3). Necesitaba una vía a través de los diodos, por lo que asigna simplemente a través de un pin sin usar (entrada A) en el 74LS04.
Observe que la obra de la pcb no está a escala. Tendrá que calibrar su tamaño. Lo hice para permitir la resolución más alta en la obra de pcb imagen proporcionada. Recuerda dar la vuelta x en la obra de arte al hacer el pcb.
