Paso 7: Calcular los LEDs en serie (apéndice)
R = ( VS - ( VL x n )) / I

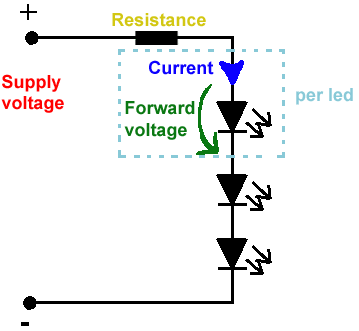

El cálculo de cómo una resistencia reduce la tensión (presión), es muy importante en la electrónica. El valor de la correcta resistencia para LEDs en serie es la Tensión de alimentación (presión) menos la presión total consumida por todos los LEDs (Voltaje caiga a través de un solo LED veces por el total Número de LEDs), que respuesta es entonces dividida por la Corriente de LED (flujo de electrones) por el circuito.
R = ( VS - ( VL x n )) / I
Calcula limitando ohmios de resistencia
Resistencias no vienen en cada valor de ohmios, la respuesta que usted obtiene de la fórmula puede no estar disponible en la vida real. Se debe seleccionar el siguiente más cercano de mayor resistencia de valor basado en el número calculado arriba (Valores reales de resistencia).
Más cercano de mayor resistencia nominal limitando
Tensión de alimentación (VS)
Este es el voltaje de la fuente de alimentación. Voltios
Caída de voltaje a través de un solo LED - carga (VL)
Para LEDs de potencia más bajos esto es de 1,7 voltios. Voltios
Corriente de LED deseado (I)
Para LEDs de potencia más bajas es 20 mA. Amps
(Cantidades y unidades)
Número de LEDs (n)
¿Cuántos leds conectado?
