Paso 1: Carga de salida y herramientas
Añadir un impulso a su 555
Carga de salida y transistores - ¿cuál es el mejor para el trabajo?
Aquí están algunos transistores de baja potencia a alta potencia donde se puede utilizar en este caso.
CARGA = es el amperaje (A) la bombilla, led dibujar cuando. 1a = 1000mA.
Para 200mA carga = > NPN BC547
Para carga 500mA = > BC337, 2N1711 NPN

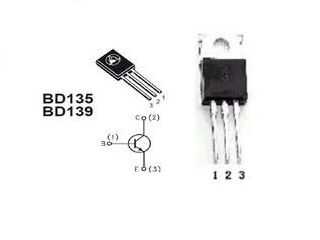

De 1, 5A carga = > BD135 NPN
3A carga = > TIP31, NPN BD241
4A carga = > BD679 NPN
De carga 5-15A = > TIP3055 N-gate (no se recomienda para el PCB de este artículo porque los rastros son demasiado finos y demasiado cerca uno del otro para manejar 5A > carga).
Consejo: nunca uso un transistor de 500mA de 500mA de carga sin disipador de calor. Es mejor usar 1A transistor en lugar de otro.
HERRAMIENTAS NECESARIAS
Soldadura de hierro. No más de 25 w
Soldadura alambre hará mm 0,5 – 1,0 mm
Esponja de soldar
JEL-flux para soldar
Cortador de alambre pequeño
Taladros = 0, 7mm principalmente y 1mm para los cables y el transistor Q1
Máquina de taladro portátil de mini hobby
Multímetro digital
