Paso 3: LM555
Mira de cerca el chip LM555 y se puede ver una pequeña indentación circular en la superficie superior. Este círculo indica pin #1 en el chip.

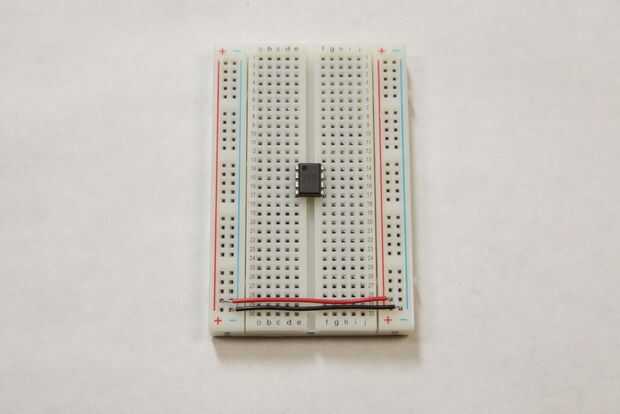

Vamos a orientar el chip para que el círculo está en la esquina superior izquierda y colóquela en el centro de la placa.
Tienen un vistazo a la hoja de datos del LM555. Siempre es una buena práctica para mirar a través de la hoja de datos de las fichas con que está trabajando. Es como leer el manual de construcción de un mueble de Ikea antes de que se monta todo junto.
Descripción general
El LM555 es un dispositivo altamente estable para generar retardos de tiempo exacto o de oscilación. Terminales adicionales se proporcionan para accionar o si lo desea. En el modo de retardo de tiempo de operación, el tiempo es controlado precisamente por un resistor externo y el condensador. Para operación astable como un oscilador, la frecuencia de ejecución libre y ciclo de trabajo son controlados con precisión con dos resistencias externas y un condensador. El circuito puede ser accionado y reset en formas de onda de caída, y el circuito de salida puede fuente o fregadero hasta 200mA o circuitos TTL.
