555 modos temporizador Mono estable y biestable (2 / 3 paso)

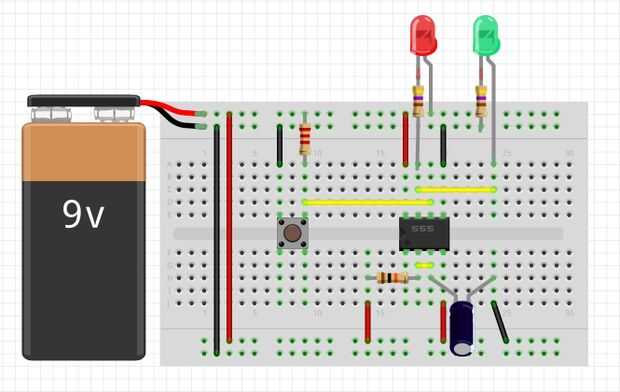

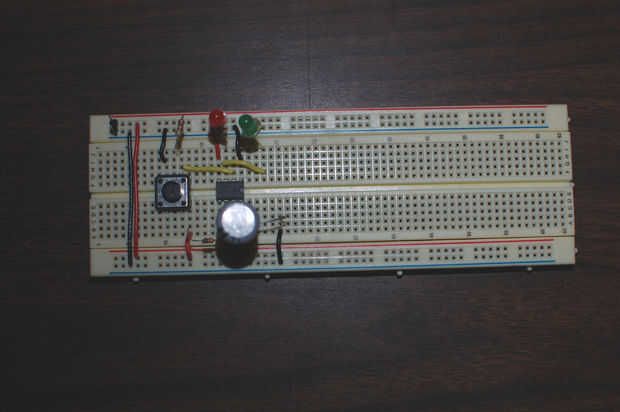

Paso 2: El Mono estable circuito

El 555 en modo mono estable también puede ser llamado un "Paso a paso" o un "extensor de pulso".

Cuando el pin de salida (3) es baja el LED rojo está activado y cuando la salida es alta el LED verde está encendido.

Cuando se pulsa el botón del pin de salida (3) va alta para una cantidad de tiempo por el condensador y la resistencia. Si el dedo queda en el botón más largo la salida permanece alta. Si pulsa rápidamente el botón, liberarlo y pulsa rápidamente la prensa segundo no cuenta.

.

Cuando una corriente se aplica al pin de salida (3) serán bajo.

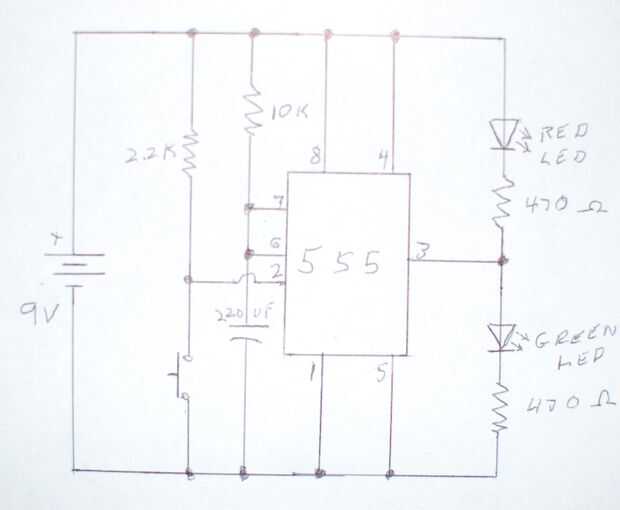

Cuando se presiona el botón pin 2 detecta la corriente por la resistencia de 2,2 K y convierte la salida de alta y el condensador empieza a cargar a través del resistor de 10 K.

Cuando el condensador se cargará a 2/3 de pin VCC 6 detecta convierte la salida baja y descargas del condensador a través del pin 7.

El resistor de 10 K y 220 uF capacitor son sólo puntos de partida. Usted debe experimentar con estos valores.

Cuando baja el pin de salida pin 7 también baja. No debe reemplazar el resistor de 10 K con nada inferior a 1 K, o puede dañar el chip. Cuando baja el pin 7 es un corto directo a tierra.

.

Puede calcular el tiempo multiplicando la resistencia (en ohmios) de la capacitancia (en faradios) por 1.1.

Ya que necesita de la capacitancia en faradios deberás dividir micro faradios por 1.000.000, o nano faradios por 1.000.000.000.
