Paso 4: El oscilador Astable modo o
Hemos visto que el 555 tiene un estado único de salida estable (monoestable) y dos salidas (biestable). La última opción de este IC es que ningún estado estable, o en modo astable. La salida cambia continuamente hacia adelante y hacia atrás entre los dos Estados a ritmo constante, que es simplemente un oscilador o generador de frecuencia. Esta tasa es totalmente ajustable y es muy confiable. Vamos a verlo que parece.

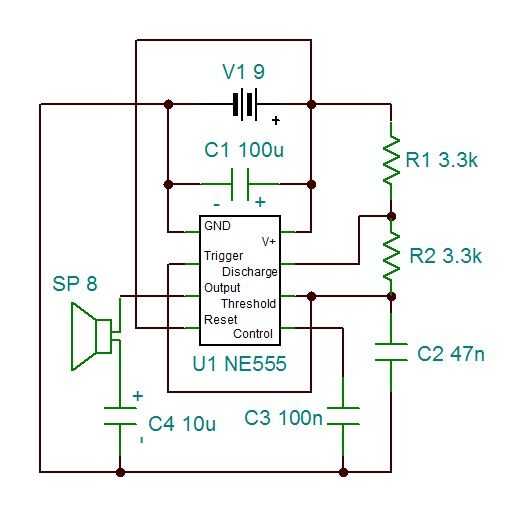

Es difícil decir exactamente qué estado el 555 se inicio en salida ya sea alta o baja, pero Supongamos que el capacitor inicia descargado y el pin 3 de salida es alta. Pasador gatillo 2 está ligada directamente al pin de umbral 6, así que ya podemos decir que el flip-flop interno cambiará hacia adelante y hacia atrás, como el voltaje en el condensador sube y baja. La tasa los bancos y tirarse es determinada por R1 y R2.
Comenzamos con pin de umbral 6 bajo, así que el pin 3 de salida es alto mientras cargas de C3 a través de R1 y R2 hasta que alcance el voltaje de la fuente 2/3. Dispara el flip-slop interno, pin 3 de salida de la conducción bajo. El pin 3 es pequeña mientras que C3 entonces descargas a través de R2 y descarga pin 7. Una vez C3 alcanza el voltaje de la fuente de 1/3, de las unidades de flip-flop interno salida pin 3 alta y C3 cargos a través de R1 y R2 una vez más, a partir de. Este estado cambiante de alta/baja en el pin 3 de salida se oye como un sonido en un altavoz de pequeño 8Ω. También puede utilizar la salida como una señal modulada de ancho de pulso, conducir pequeños motores con control de velocidad variable. Recuerde usar un transistor entre el pin 3 de salida y la carga si la carga requiere una corriente más grande. El 555 es bastante robusto, pero el LM555 de TI puede 200mA de salida solamente, así que protegerlo.
Cambiar el valor de R1 se ajusta el tiempo de recarga de C3, pero el tiempo de descarga será la misma, por lo que el ancho, así como la frecuencia del pulso se verán afectada. Cambiar R2 afecta a carga y descarga, así que sólo los cambios de frecuencia. Una pareja de botes ajustables funcionan muy bien aquí. Cambio C3 cambiará la frecuencia así.
