555 y 4017 secuenciador sintetizador

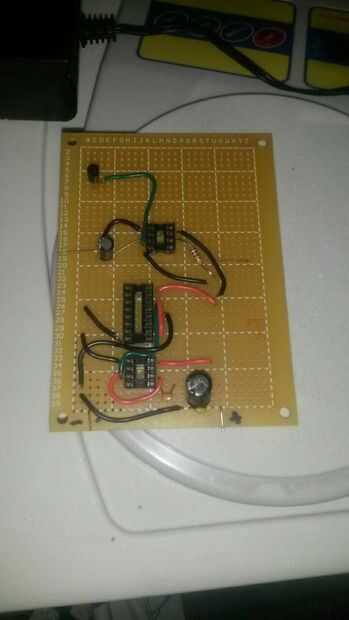

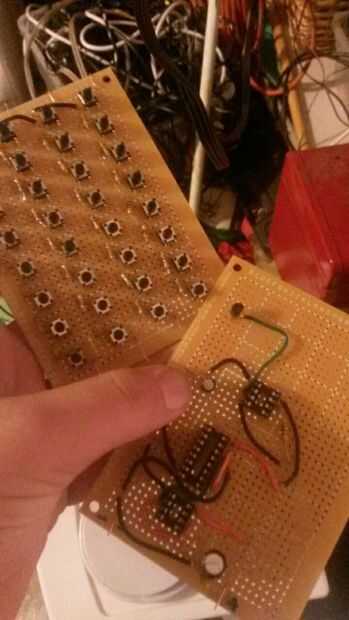

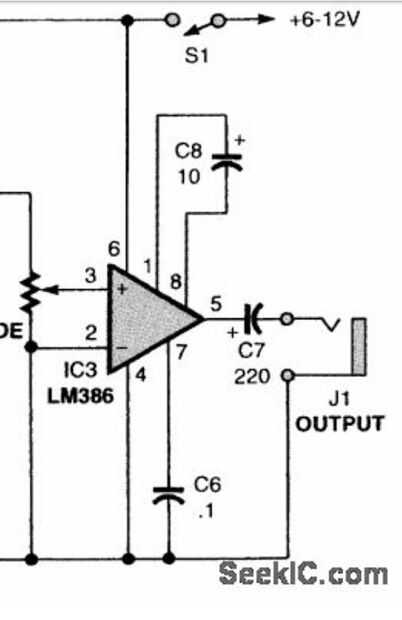

recientemente construí un sintetizador 80-tastic usando varios circuitos diferentes. He utilizado un contador de década 4017, Atari punk console y un circuito 386 amplificador. Esto me permite hacer algunas mermeladas muy funky. He intentado añadir un circuito de cuántos pero no va tan bien.

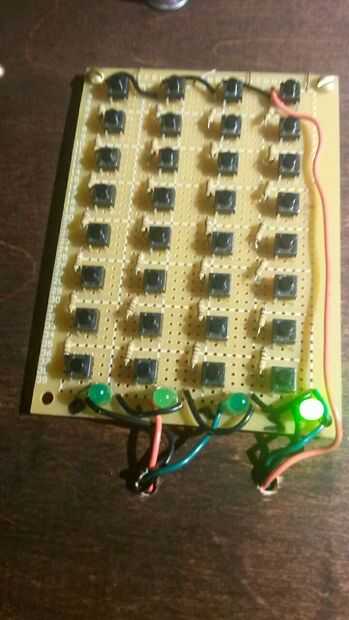

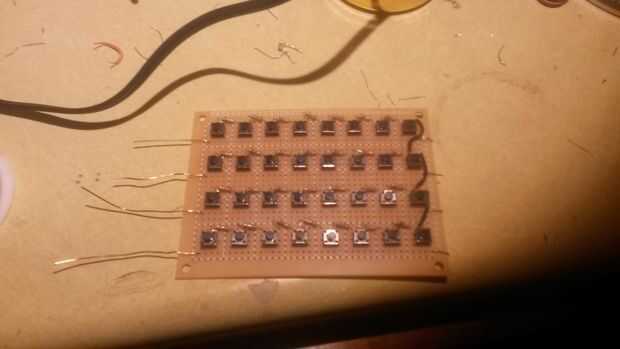

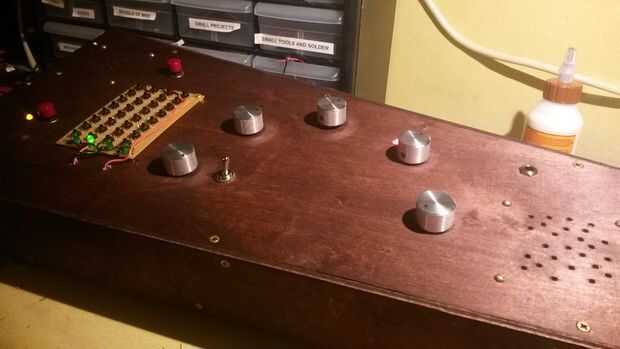

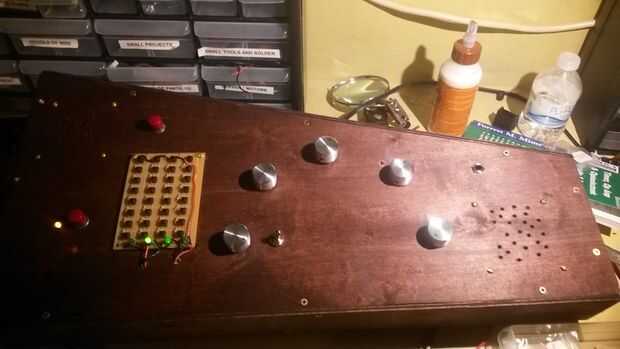

Para el caso he utilizado contrachapado de 5mm hobby. Dibujé un diseño y bulit con tornillos de latón. Para que se vea muy bonito, he utilizado un tinte madera caoba profundo. Usé las perillas de plata agradables de RadioShack y utilizar tornillos de latón para los altavoces y el teclado.

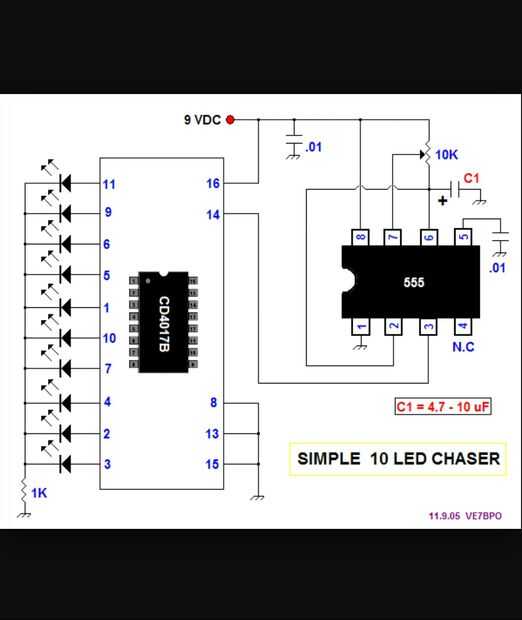

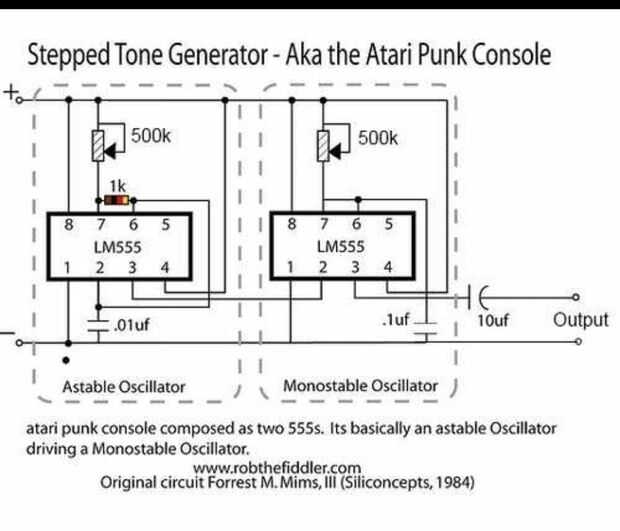

Nota *** los circuitos incluido y no son mios. También, pin 10 está conectado a la puesta a cero y la resistencia están en serie las resistencias están conectadas a un bote que toma el lugar de la primera olla en Atari punk console.
Etiquetas: Timer 555, Synth, 4017, Seqeuncer, Consola punk Atari
