Paso 1: El circuito
El funcionamiento del circuito es muy fácil de entender. El LM317 se ajusta la tensión. Como corriente comienza a fluir a través de la 8, resistencia de 2 ohmios, una caída de tensión aparece a través de él. Cuando esta caída de tensión es superior a 0,6 voltios, el TIP42C comienza a conducir y conduce los dos 2N3055. El 2N3055 es una configuración de seguidor de emisor y suministra corriente a la salida de la fuente de alimentación. Esto empieza cuando el CI LM317 es salida 73mA, como ley de ohm nos muestra: 0,6/8,2 = 0,073.
Una manera más fácil de entenderlo es que los dos transistores empezará a "ayudar" el LM317 con corriente, mientras que el LM317 se ajusta la tensión.
Por lo tanto, esta es la función básica del circuito. El LM317 controla el voltaje y el 2N3055 suministra corriente.
El dos 0 resistencias de 22 ohmios en emisores del 2N3055 es para asegurarse de que ambos trabajen juntos evitando una salida más actual que el otro les lleva a quemar. (Utilicé un 0, 33 ohm porque ya los tenía en casa).
El potenciómetro de 500 ohm que he añadido en los comentarios de LM317 es ajustar la potencia máxima. La resistencia de 500 ohm entre la base y emisor del 2N3055 es para que no pierda su emisor de base referencial, la fuente de alimentación podría funcionar sin él, pero menos estable.
Para el filtrado de un condensador de 10000uf/50V fue utilizado porque era poner todo en mi casa, pero puedes usar un capacitor de 4700uf/50V, sólo Recuerde que debe modificar el PCB.
Se puede utilizar un transformador de 12 a 24 voltios/5 amp. Sólo cambiará el voltaje de salida máximo. Utilicé un transformador de 24V/5A. Se puede calcular la potencia máxima con la fórmula: ((Vout transformador * 1.41) - 3,4).

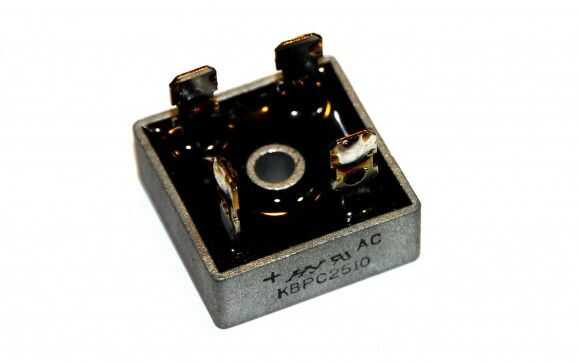

Se utilizó un puente de diodos de 25A, que he comprado en una ferretería local. No será demasiado difícil para que usted pueda encontrar uno como el mío, sólo tienes que buscar por "puente del diodo 25A" en eBay. Un puente de diodos de 15A o 10A va a estar bien también.

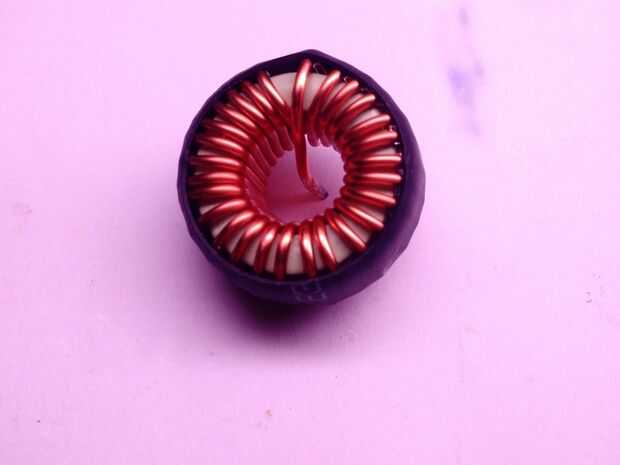

El inductor es de una vieja PC fuente de alimentación que tenía, puede salvar de una vieja fuente de alimentación de PC. No necesita ser exactamente como el mío, cualquier cosa con más de 25 vueltas y un alambre de diámetro mayor de 1mm muy bien.
La lista de materiales es:
1 - transformador (véase el texto)
1 - Puente diodos (véase el texto)
1 - inductor (véase el texto)
1 - LM7812
1 - LM317
2 - 2N3055
1 - TIP42C
1 - 10000uf/50V condensador electrolítico
2 - 100nf/50V condensador cerámico (poliéster es fino también)
1 - 47uf/50V condensador electrolítico
1 - 8, resistencia de 2 ohm/5W
2 - resistencia de 22 ohm/5W 0,
1 - resistor 1/4W de 4k7ohm
1 - 500 ohmios trimpot
1 - resistencia de 120 ohmios 1/4W
1 - 1N4007 diodo
1 - potenciómetro de 5K
