5A fuente de alimentación lineal Variable (4 / 5 paso)

Paso 4: Para soldar los componentes

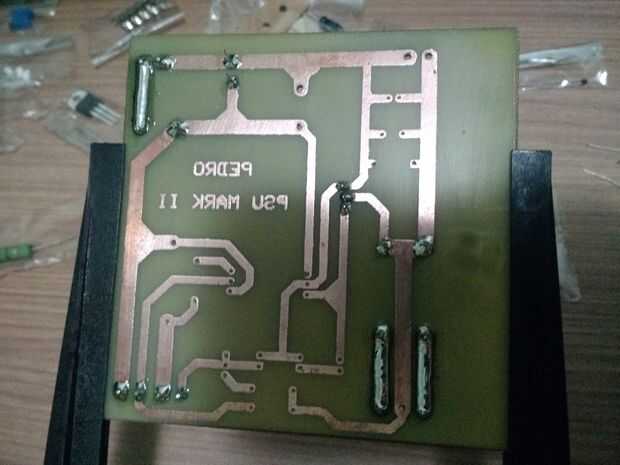

No tomé ninguna foto mientras taladra los agujeros para los componentes del cojín, lo siento sobre eso. Un taladro de 1mm va a hacer muy bien

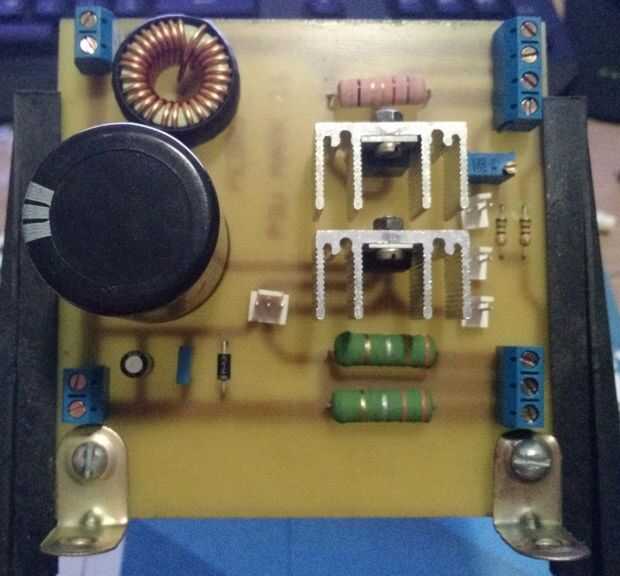

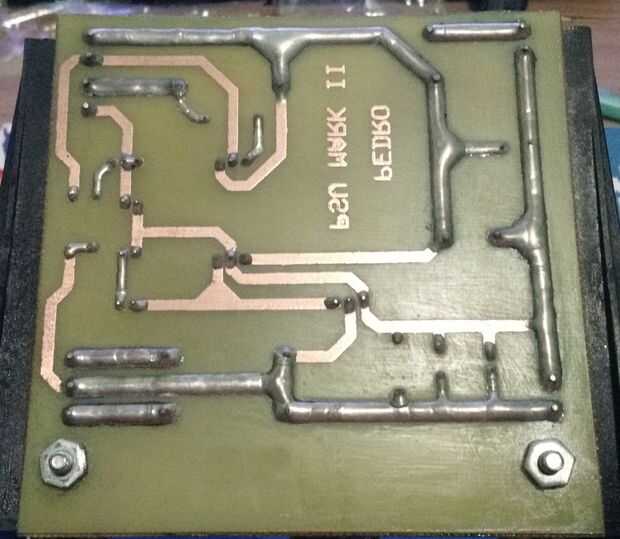

Todas las líneas que pasarían de gran intensidad se reforzó y debe hacerlo también como una de 3mm línea no soporte 5Amp. Ver la imagen vista desde arriba para obtener más información sobre los conectores y la foto de vista inferior para más detalles sobre las líneas que debe reforzar.
