Paso 1: Lo básico

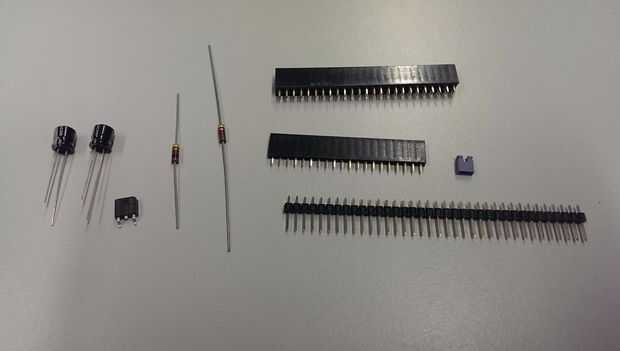

Para el circuito que necesita las piezas siguientes:
- 1 x regulador de voltaje de baja pérdida (yo usé un CDT de LF33)
- condensador de 10μF x 1
- condensador 1 x 100µF
- 1 x resistencia de 1 k
- 1 x resistencia de 1.8 k
- puente y jefe del pin de 1 x 2 (masculino)
- 1 x 2 x conector de la rúbrica 4 (mujer - para ESP-01)
- conector de cabecera de 1 x 4 pin (macho o hembra)

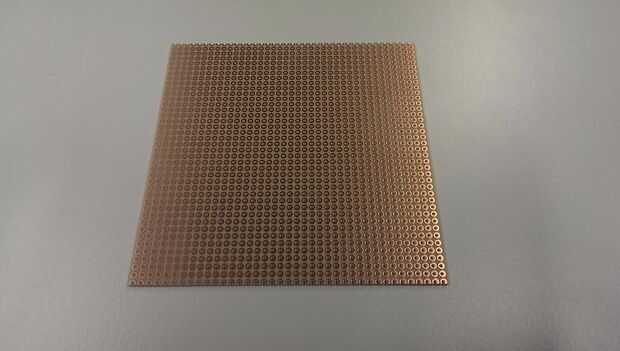

- 1 pieza x perfboard

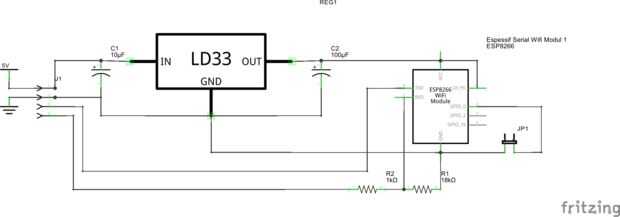

El circuito es bastante simple. El regulador de tensión suministra los 3.3V para suministrar el ESP-01. Los dos condensadores se utilizan para suavizar las tensiones de entrada y salidas. En lugar de la LF33 también puede usar un LT1117 más barato o similar. Consulte su hoja de datos para las correcta capacidades necesarias para los.
El TX de la ESP-01 puede ser conectado directamente a través de, porque un Arduino o un adaptador USB/TTL puede trabajar con los 3, 3V de entrada.
El ESP-01 RX sin embargo si no conectarse directamente a un TX de 5V. Para ello construimos un simple divisor de tensión con dos resistencias.
El puente conecta GPIO0 a tierra. Se utiliza para entrar en la programación de la ESP.
