Paso 4: Va directo
Ahora todo lo conectaremos a la Junta. Para esto usted debe desconectar la fuente de alimentación!

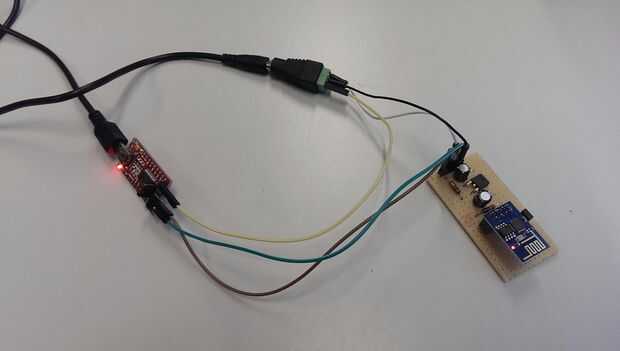

Acaba de poner el ESP-01 en el conector de dos reman. Para comunicarse con el ESP también conecté un convertidor USB/TTL. Recuerda Cruz conectar los pines:
UART RX a TX de ESP y
UART TX al RX del ESP (Dónde está el divisor de voltaje)
También debe conectar tierra del convertidor a tierra de la Junta (el cable amarillo)
Muy bien. Conecte su USB/TTL a su ordenador y conecte la fuente de alimentación. Si el puente está en su lugar, el ESP está en modo de programación y puede flash programas sobre el mismo (existen otros instructables para esto).

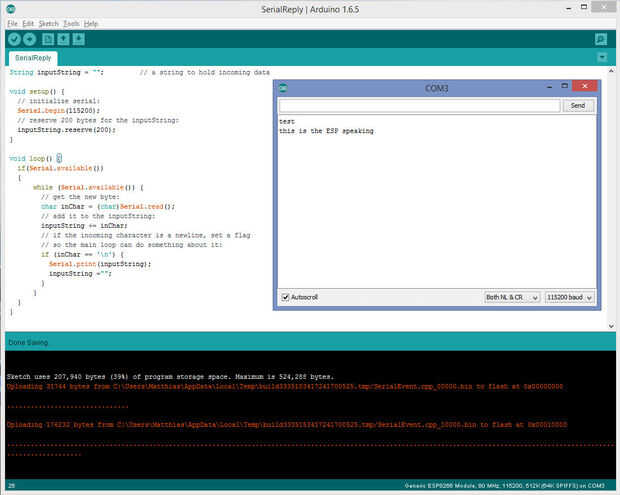

Si quita el puente y restablecer el poder debe ser capaz de conectar el ESP a su monitor serial. Compruebe su velocidad si no se ve nada o sólo codificados caracteres.
Y eso es todo. Puede utilizar ahora su ESP-01 con 5V y por ejemplo, conectar a un Ardunio.
