Paso 1: Encender el tablero
Esta placa necesita dos fuentes de alimentación como afirman que aislar el digital de la analógica parte de la Junta es buena idea.
En Resumen: el tablero de alimentación de 24V y conexión USB y todo el trabajo.
Explicación completa.
En realidad podría depende de lo que usted necesita. Si usted necesita sólo para salidas de potencia (para controladores de motor) felizmente trabajará desde el conector USB. Todo lo que necesitas hacer se encuentra le carrera activa baja en Mach3, debido a que no tienes ninguna señal de entrada.
Si necesitas entradas (no PWM sin relés) y tienes sólo 5V puede conectarlos a conexión "5V hacia fuera". Obviamente este no es el uso pero funciona bien.

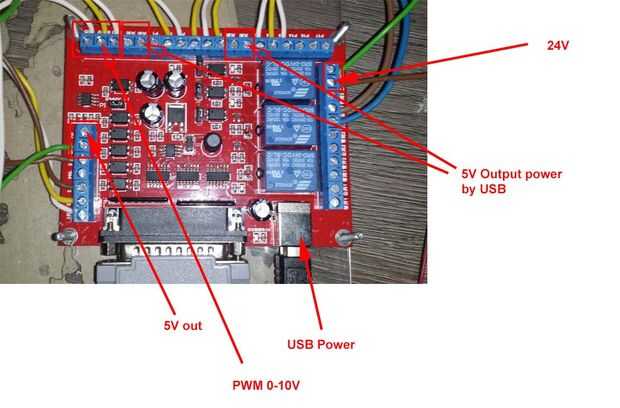

El uso previsto es el "12V-24V entrada alimentación" (en la imagen marcada como 24V). Manual dice 12-24, que no es las explicaciones todo.
Si usted alimentar el tablero 12V obtendrá 5V salida, energía para tus entradas y la señal PWM. Terminal "PWM 0-10V" será salida 0-10V.
Si usted acciona la Junta por 24V llegar desfasados todos + los 3 relés funcionará como necesitan 24V.
Cuando el tablero es alimentado por USB las conexiones de "potencia de salida de 5V por USB" con 5V. Pero a través de estas mismas conexiones del tablero puede ser alimentado por 5V en lugar del USB.
Así que al final de la salida analógica de 5V podría potencia la entrada digital de 5V para eliminar la fuente USB de la placa pero se perderá la separación y probablemente no es una buena idea y una vez más, no uso de la Junta.
