6 eje CNC MACH3 grabado interfaz Breakout Board USB PWM husillo con ASKPOWER A131 serie (2 / 8 paso)

Paso 2: Pwm de salidas, relés

Salidas son relativamente fáciles ya que sus números representan el número establecido en Mach3 como salida.

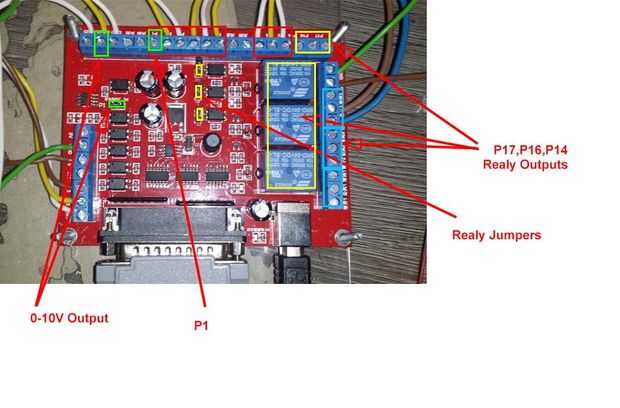

Pensar que tener cuidado es que el P1 se utiliza también para salida 0-10V (mach 3 pwm). Si la configuración de control del motor. evitar el uso de P1 como usted puede para pwm. en la imagen los conectores está en color verde. El puente verde si desactiva la salida 0-10V.

Salidas P14, P16, P17 siempre funcionan, pero puede utilizarse también para control de relé. Para la vuelta del relé solo quita el relé relacionadas con puentes.

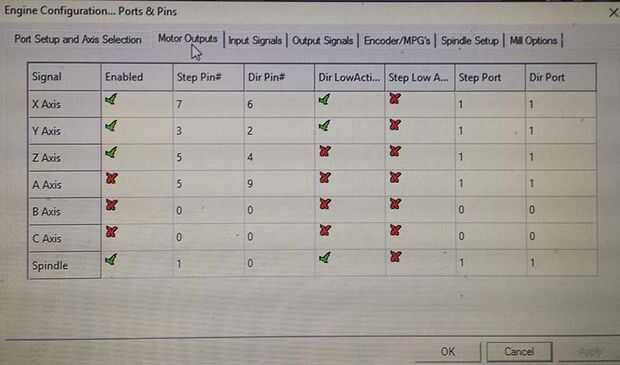

En la Plaza Roja hay salidas estándar con no funciones especiales (excepto P1). Puede establecerse para el control de motores por ejemplo.

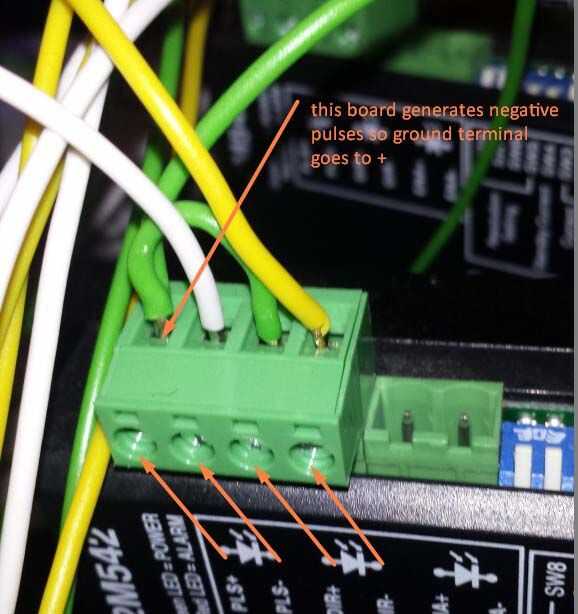

Las salidas son 1 v a - 3, 3V no 0 a 5V. Por lo que al instalar los controladores de motor se establece tierra señal positiva. y sus señales a la negativa. (los cables blancos y amarillos son señales, verdes es para la tierra.
