6 eje CNC MACH3 grabado interfaz Breakout Board USB PWM husillo con ASKPOWER A131 serie (3 / 8 paso)

Paso 3: insumos

El nombramiento de entradas de la tarjeta es 0,1,2,3,4

Pero en mach3 representación es 10,11,12,13,15 respectivamente.

Esperemos esto sea estándar cómo el puerto LPT se encuentra no sólo en mi caso.

La conexión de entradas es alta significa se encuentra en 5V y necesita estar conectado a tierra para producir un cambio.

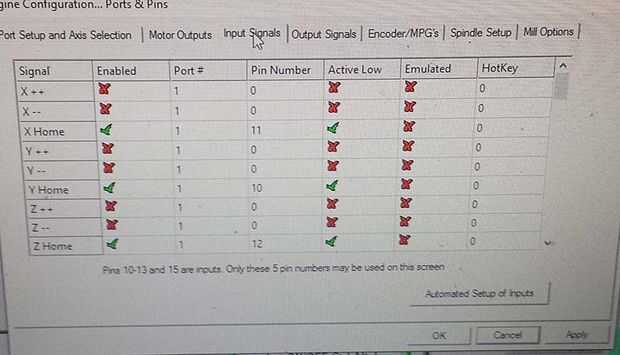

Imagen adjuntada es solo ejemplo que muestra cómo configurar homing interruptores.
