Paso 4: PWM (0-10V) y rotación hacia adelante
Estoy utilizando VFD puede leer 0-10V como entrada de velocidad del huso y esta conexión se va a la salida de la tarjeta de control (0-10V).
Como se mencionó anteriormente no uso P1 salida si desea usar pwm como misma señal lo controla.

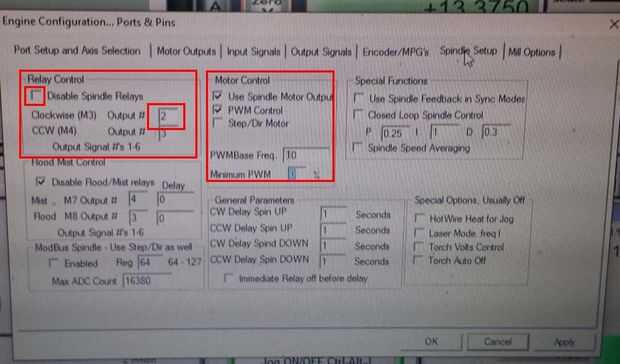

La configuración para generar la señal PWM es en la Plaza Roja denominado control Motor. Nota que la frecuencia base de pwm es no la velocidad de su eje lo determina la resolución de la señal PWM y puede mantener 5-10Hz. Aunque en mi configuración el VFD de la señal de lectura de 10Hz era errático, necesitaba ponerlo a 100Hz para que funcione correctamente. Probablemente debido al dispositivo USB a LPT conversión utilizo.

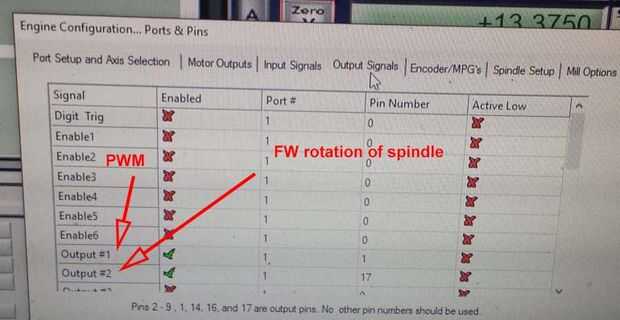

La señal será generada en Output1 que en el caso de este controlador se debe establecer en el pin 1 que es el único que puede generar 0-10V, basado en la señal de pwm de Mach3.
También utilizo el relé para activar rotación hacia adelante del eje este es no realmente necesario el husillo puede activarse el VFD manualmente y totalmente controlado por pwm de soporte completo a toda velocidad. Pero hay que recordar activar el eje en el controlador. Así el cuadrado rojo llamado relé de control se utiliza para esto. Puse 2 salida a ser la señal para activar la rotación del husillo hacia adelante y lo asignó pin17 que es uno de los relés en el tablero de control de salida. El relé de control de la rotación delantera FWD señal de activar/desactivar. Simplemente eje de prende o apaga.
