6 eje CNC MACH3 grabado interfaz Breakout Board USB PWM husillo con ASKPOWER A131 serie (6 / 8 paso)

Paso 6: Conexión de datos de ASKPOWER de VFD

Las conexiones de la unidad se explicaron bien en manual por lo que solo cometa en relevante para este caso.

Tiene 12V y 5V salidas disponibles. Agradable como la de 12 voltios es suficiente para la salida PWM de la placa de alimentación. No transmite tú. Mi tablero de control se alimenta con 24V como hecho un uso de los relés para la conexión de encendido y apagado FWD.

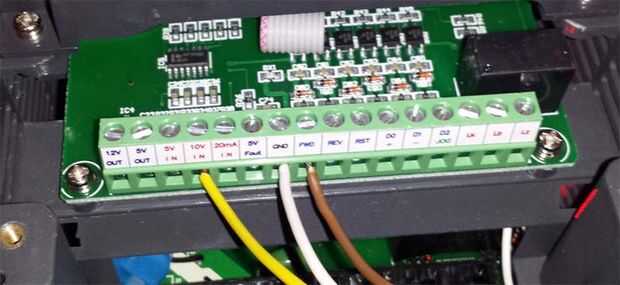

5V, 10V, 20mA pulg son insumos que puede utilizar para ajustar la velocidad de su eje. Utilizo el 10V entrada como mi señal de tablero de control 0-10V (cable amarillo de VFD)

FWD cuando esta conexión es baja (conectada a GND tierra) el husillo se activa en dirección delantera FWD.

REW sería para encender el husillo en sentido contrario pero no tengo ningún uso para esto en el cnc.

Mira la imagen para ver cómo conectado al conductor del tablero. Aviso de que una señal de tierra está conectado a tierra común en el tablero. Pero otro motivo debe utilizarse para el relé si queremos utilizar la señal FWD de la Junta Directiva. Cuando se excita el relé conecta la tierra y la línea de señal de entrada de FWD. Esto será vuelta en el eje hacia adelante.

Configuración de software es necesario en VFD para leer las entradas.
