6 x 6 x 6 impresión 3D: Delta CNC (4 / 12 paso)

Paso 4: Diseño mecánico

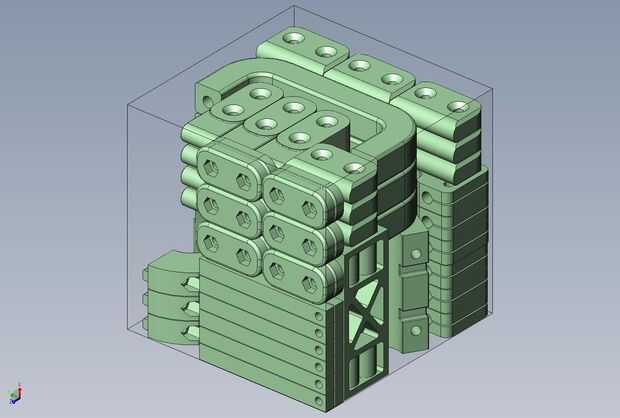

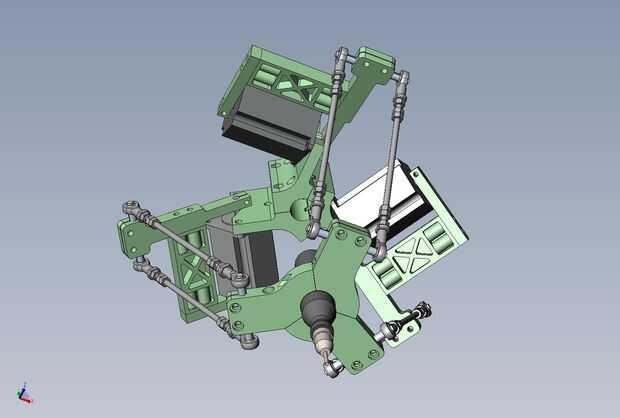

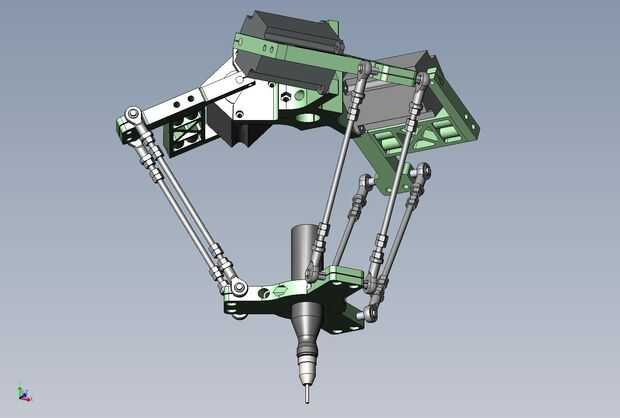

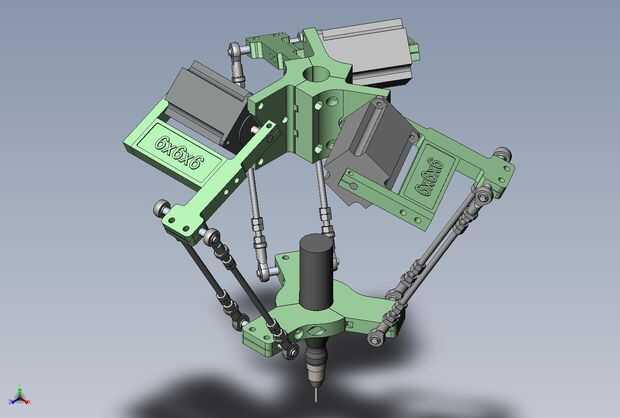

Ver las fotos de mi diseño. Me las arreglé para encajar los componentes base 3D movimiento impreso en el 6 x 6 x 6" envolvente y quedó con espacio suficiente para agregar las bisagras y los mangos! La razón principal por qué fui capaz de hacer buen uso del espacio, fue la separación de soporte de la herramienta y la base del motor en tres componentes independientes. Por ello, el titular de la herramienta es capaz de agarrar el taladro y la base del motor es capaz de agarrar el tubo de acero que sobresalen de la estructura principal. El tubo puede utilizarse para pasar cableado del movimiento de base a la parte superior de la máquina, donde eventualmente la electrónica permanente puede montarse. Me aseguré que el brazo del motor será robusto conectando a ambos extremos del eje.

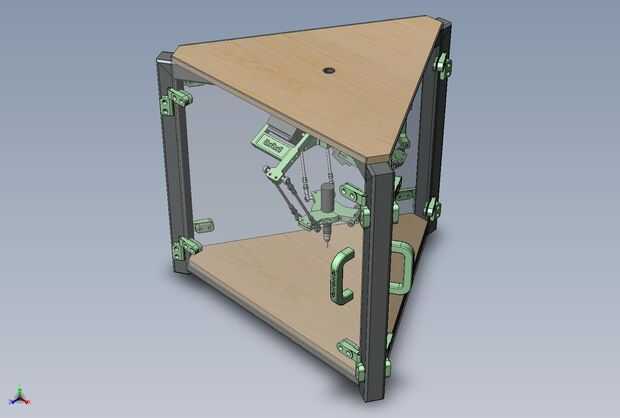

Te darás cuenta no hay nada en el modelo con que la varilla termina en los ejes. Estoy planeando ordenar esto mediante el uso de bandas elásticas o resortes de tensión entre un par de enlaces. Las puertas pueden ser levantadas. Las bisagras son universales, es decir. no se dio. Sacar los pines de un extremo, coloque en posiciones opuestas, la vuelta la puerta y la puerta abre al revés con lo único malo que está el texto en el mango ahora lectura: 9 x 9 x 9... Lugares no se utiliza como bisagras pueden utilizarse para bloquear una puerta insertando alfileres finos de la bisagra.

A este paso es un archivo de película pequeña. Abrirlo a ver un corto de animación de la base del movimiento. Hay algunas ondas al azar en los motores para generar movimiento.
