64 pixel RGB LED pantalla - otro clon de Arduino

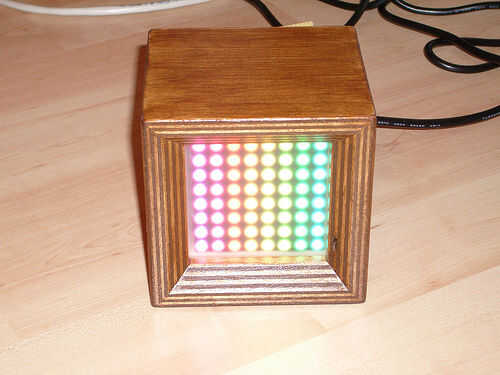

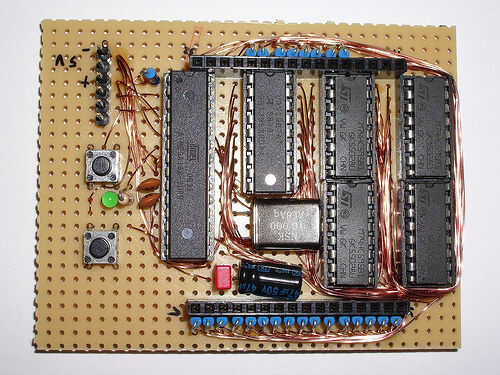

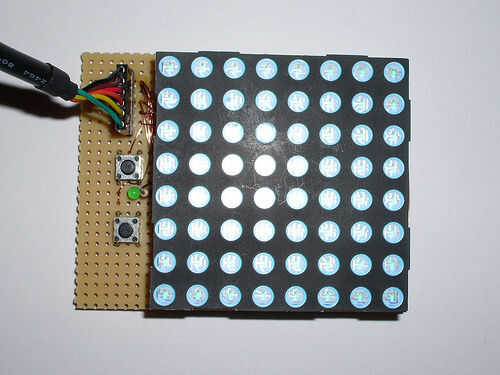

esta indicación se basa en una matriz de LED RGB de 8 x 8. Para propósitos de prueba fue conectado a un tablero estándar de Arduino (Diecimila) utiliza 4 registros de desplazamiento. Después de conseguir que funcione lo permatized en un PCB fabbed. Los registros de desplazamiento son 8 bits y son fácilmente conectados con el protocolo SPI. Modulación de anchura de pulso se utiliza para mezclar los colores, más en eso más adelante. Parte de la RAM de la MCU se utiliza como un framebuffer para sostener la imagen. La RAM video es analizada por una rutina de interrupción en el fondo, por lo que el usuario puede hacer otras cosas útiles como hablar a un PC, leen botones y potenciómetros.

Más información sobre "Arduino": www.arduino.cc

Etiquetas: Arduino, LED, Electrónica, Pantalla, RGB, Pwm, Matriz
