64 pixel RGB LED pantalla - otro clon de Arduino (5 / 12 paso)

Paso 5: Gadget terminado

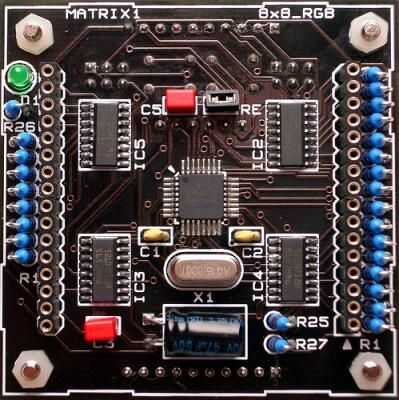

Imagen (1): totalmente equipados con tablero de regulador

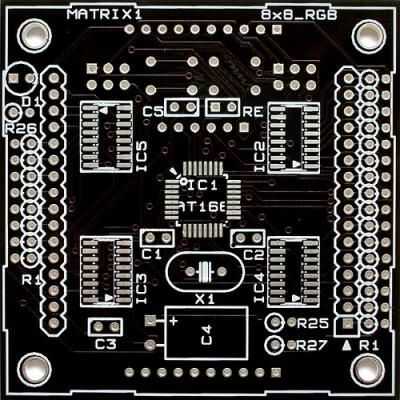

Imagen (2): parte delantera de la PCB desnuda

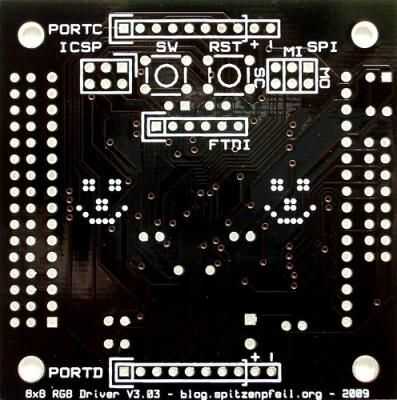

Imagen (2): parte posterior de

Hay conectores romper PORTC y PORTD del chip ATmega168/328 y 5V/GND. Estos puertos contienen las líneas serie RX, TX, C²líneas, líneas de E/S digitales y 7 líneas de ADC. Esto está diseñado para apilables escudos en la parte trasera de la Junta. El espacio es conveniente para usar perfboard (0.1 en).

El gestor de arranque puede ser flasheado con la cabecera ICSP (funciona con USBtinyISP de adafruit). En cuanto que se hace, sólo tiene que utilizar un adaptador serial FTDI USB/TTL estándar o similar. También he añadido un puente auto-reset-desactivar. Yo también he cocinado encima de un pequeño script de Perl (ver mi blog), que permite auto-reset con cables FTDI que generalmente no funciona fuera de la caja (línea RTS y DTR). Esto funciona en Linux, tal vez en Mac.

Circuitos impresos y algunos KITs DIY están disponibles en mi blog. SMD que suelda requerido! Ver los archivos PDF para la construcción de las instrucciones y las fuentes de matrices de LED.
