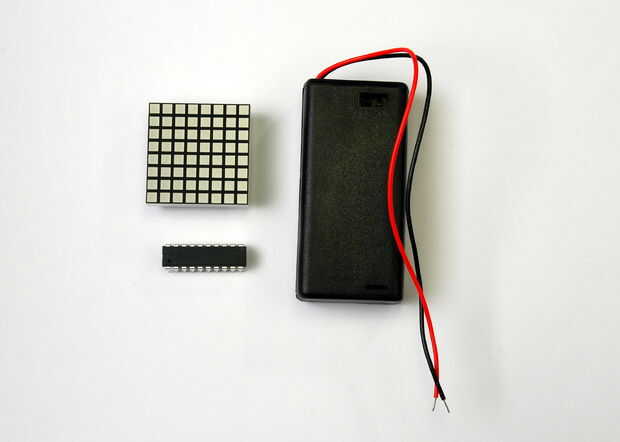

Paso 1: Piezas y herramientas
- ATTINY2313V-10PU, microcontrolador, 2 k flash RAM, Digikey
- LEDMS88R, matriz de LED 8 * 8, Futurlec
- Portapilas con interruptor para dos baterías de AA, Digikey
- 2 pilas AA o recargables
El ATtiny2313V es un microcontrolador, que va desde 5.5 hasta 1.8 voltios. Así que es fácil de alimentación de dos pilas AA.
Y como veis, hay no hay resistencias. Normalmente es necesario un resistor para limitar la corriente a través de los LEDs. Somos un poco aventureros aquí y coloque la matriz de LED la mal-Mad-científico-forma directamente al controlador. El controlador de ciclos a través de todas las filas que rápido, que surge una imagen constante y permite sólo una fila a la vez.
Con dos baterías de AA la pantalla corrió dos semanas sin parar. Duración de la batería depende un poco de cuánto los píxeles se encienden al mismo tiempo.
Para construirlo, es necesario:
- Cautín y soldadura
- Pinzas
- Pelacables o cuchillo
- Pinzas de cocodrilo
- Tercera mano (opcional)
Si quieres programar tus propias animaciones y mensajes, se necesita un programador AVR así.
