64pixels (2 / 8 paso)

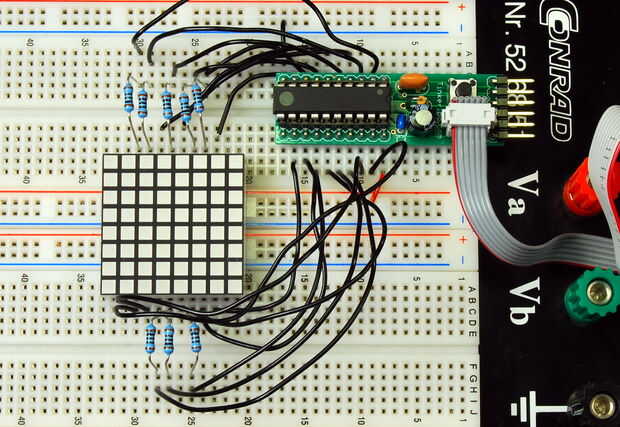

Paso 2: Creación de un prototipo en un protoboard

usé un protoboard para probar el circuito y probar nuevos mensajes o animaciones. El controlador en el tablero es alimentado por el programador con 5 voltios. Esa es la razón para las resistencias de 100 Ohm. Estos sólo son necesarias en la protoboard.

Tenga en cuenta que la mayoría del tiempo que necesita resistencias limitantes actuales para LEDs. Sólo en casos muy especiales pueden caer el resistor limitador actual. De lo contrario podría destruir el LED.

Hay un zip que contiene el código fuente y un Makefile.

Actualización 07 de mayo de 2009: Si ha compilado por su cuenta y no cabrá en el ATtiny2313 (avrdude quejarse dirección 0xXXX fuera de rango), por favor intente una versión anterior de avr-gcc. Versión 3.4.6 funciona bien para mí. Si usted está usando WinAVR, luego busque WinAVR-20060421-install.exe.
