Paso 2: Familiarizarse con el microprocesador W65C02S
El W65C02S es un bajo costo, propósito general 8 bits microprocesador (autobús de registros y datos de 8 bits) con un bus de contador y la dirección de programa de 16 bits. El conjunto de instrucciones de longitud variable y el tamaño de la base manualmente optimizado pretenden hacer W65C02S bien adaptado para los diseños de sistema en chip (SoC) de baja potencia.
Características de la W65C02S
- Bus de datos de 8−bit
- 16−bit direcciones 65Kbyte de Bus de la memoria y espacio de IO
- 69 instrucciones de longitud variable
- 16 modos de direccionamiento
- Voltaje de funcionamiento de 1.8−5V
- Completamente estática por el poder y radiación gestión Verilog

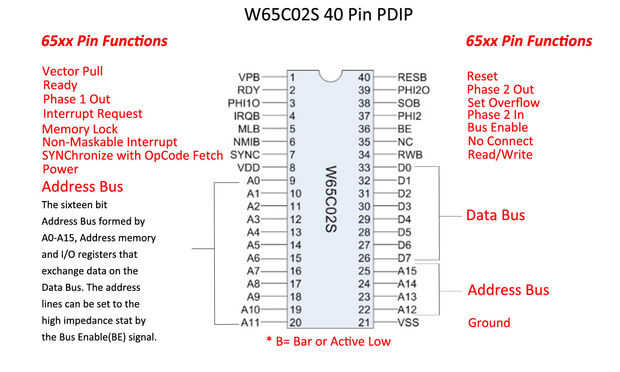

Este diagrama muestra las funciones básicas pin para el W65C02S.
El W65C02S también viene en varios tipos incluyendo:
- 40 pin DIP
- 44 pin PLCC (utilizado en la 02SXB y 816SXB)
- 44 pin QFP
