65xx programación tecnología y montaje con el Tutorial de W65C02SXB 1 (4 / 6 paso)

Paso 4: Configurar la placa y conectando a la cabecera de la vía

Configuración de tu protoboard:

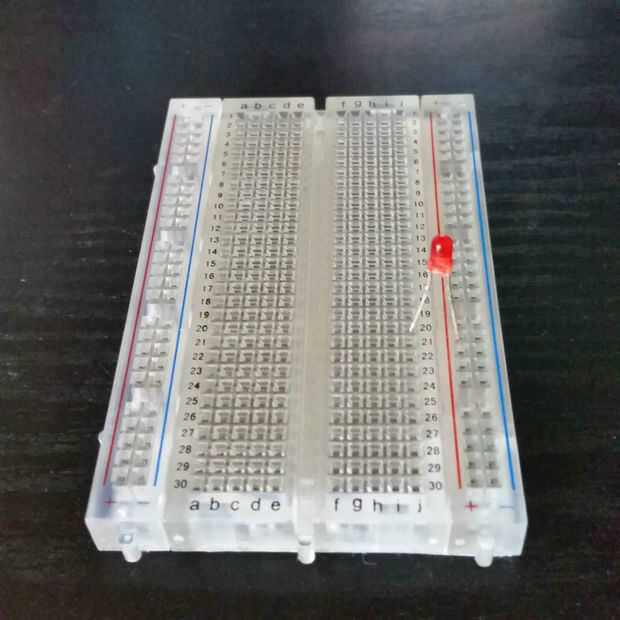

1. Lugar un LED de su elección de color para tu tablero para que la pata corta es conectada a la fila de la energía y los largos de la pierna está conectado a una fila en la Junta. Elegí la fila 20 en mi tablero.

Nota: En este proyecto no necesita colocar una resistencia para limitar el poder a su LED porque el W65C22N tiene una resistencia limitadora actual construida en.

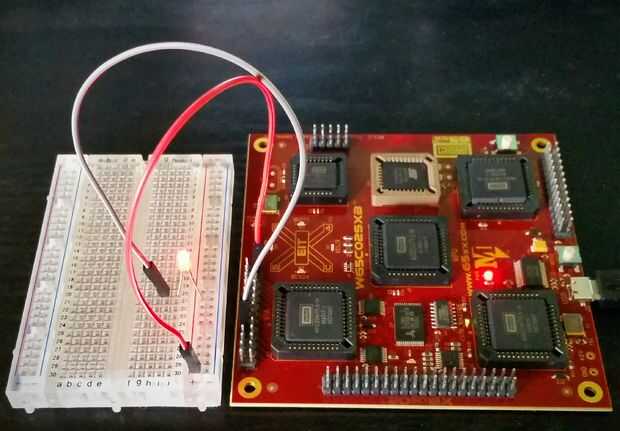

Conexión de la placa SXB:

1. PIN dos está directamente detrás de pin que se identifica en el encabezado con un pequeño punto en el borde del tablero. Pin 2 se identifica como VSS o poder.

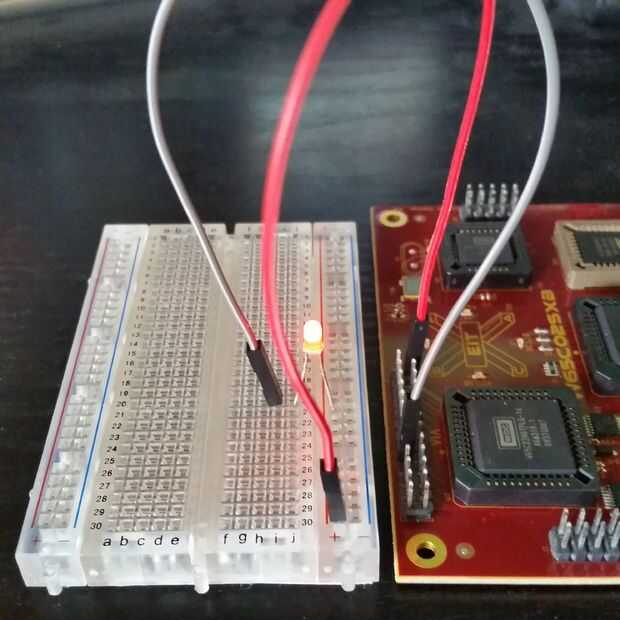

2. Conecte el extremo hembra del cable de su a la ubicación de VSS en el conector J3
3. Conecte el extremo macho del cable de su a la fila de la energía en tu protoboard
4. Luego conecte el extremo hembra de un nuevo cable al pin 17 o PB0 de la cabecera de J3
5. Conecte el extremo macho en línea (de izquierda a derecha) con su LED. Su tablero es alimentado y conectado al ordenador verá el LED enciende para arriba!
