Paso 9: Chasis cableado
![]()

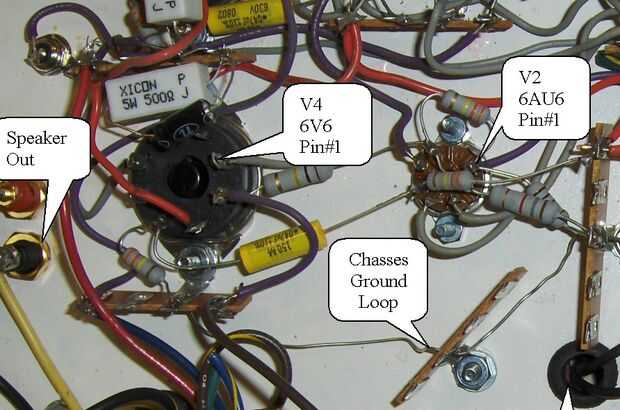

La primera cosa a hacer es quitar la tapa del chasis de aluminio de los lados del chasis. Esto hace mucho más fácil de alambre. Hay un bucle de tierra que corre todo el chasis está puesto a tierra en el chasis. Colocar los componentes mientras que teniendo en cuenta la ruta de cableado y requerimientos mecánicos. Usted probablemente querrá diseño los componentes en algún otro formato que no sea mío. He mostrado mi disposición a dar algunas ideas. He intentado equilibrar el peso de los componentes y todavía tiene la longitud del alambre corto razonable. El alambre utilizado fue 22, alambre de conexión de cobre sólido calibre 20, con aislamiento de 600VCC.
La soldadura de las zapatas se colocaron en distintos lugares en el lado del cable del chasis. Un taladro se utiliza para arrancar los orificios de tomas de corriente de tubo y provisto de un taladro de paso. Los tamaños del agujero se enumeran en la hoja de diseño en el capítulo de construcción de chasis.
Ojales de goma e utiliza cualquier momento un cable pasa a través de la parte superior a la parte inferior de la tapa de aluminio.
