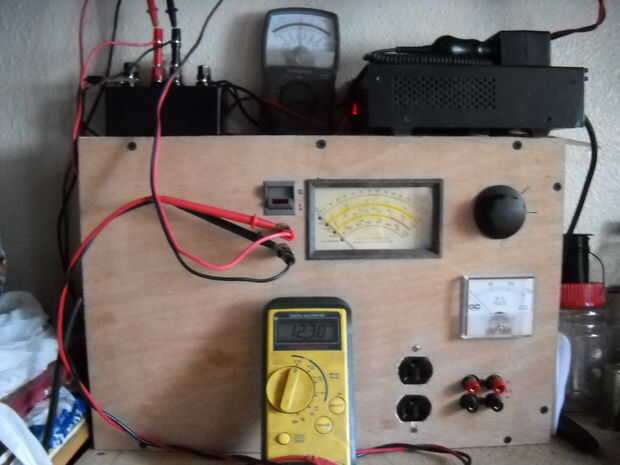

Paso 3: Panel nomenclatura

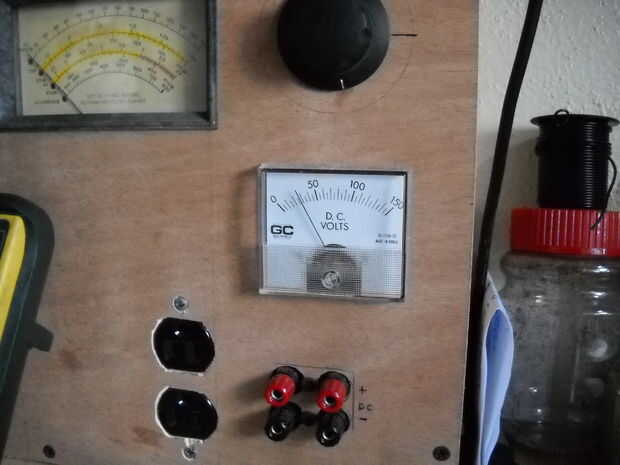

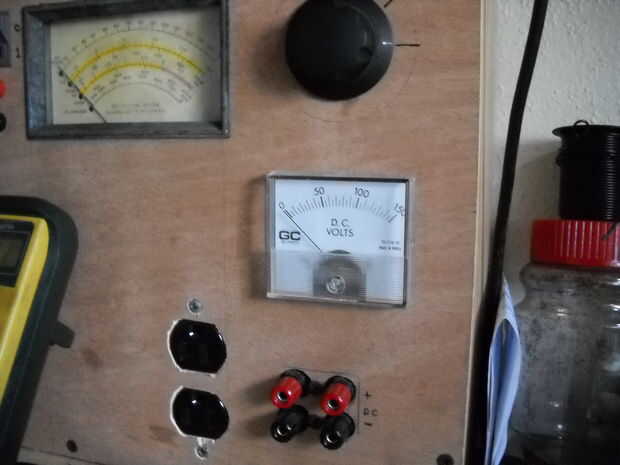

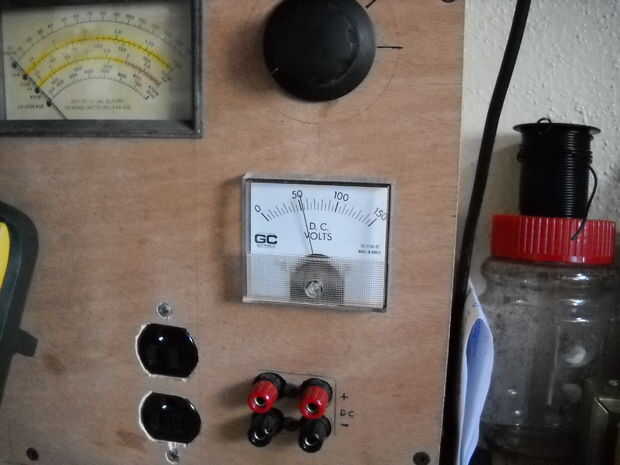

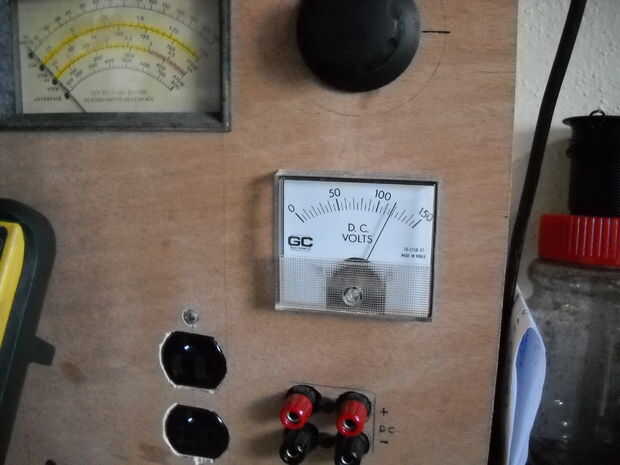

Hasta ahora esta cosa sólo toma el 115 de la toma y lo transforma 0-115VDC con el uso de un rectificador de onda completa tras el transformador. La corriente continua variable va al rojo y grifos de energía negra.
También transforma 115VAC de 0-132VAC [+/-] y envía a la salida a la izquierda de los grifos de alimentación DC.
El Auto transformador es clasificado en 4 amperios así hasta conseguir un medidor de amperios en esta cosa que tiene que ver lo enchufo. Otro transformador idénticos me había conectado en una plancha eléctrica y escuchó el crepitar de bobinados de transformador. Afortunadamente pude la clavija a tiempo para salvarlo. El amperímetro tiene vinculado a aquél.
El medidor grande 0-150VAC todavía necesita una resistencia para evitar fumar en el interior de su carcasa. Medidor de ahumada no es muy bueno a menos que agregue sal y pimienta. Este medidor mida el voltaje en el tomacorriente.
La toma de corriente oscura finalmente tendrá su propio amperímetro.
El interruptor de encendido tiene una bombilla de neón Ne2 indicar AC en el transformador.
