7 gran reloj del segmento (2 / 4 paso)

Paso 2: El esquema

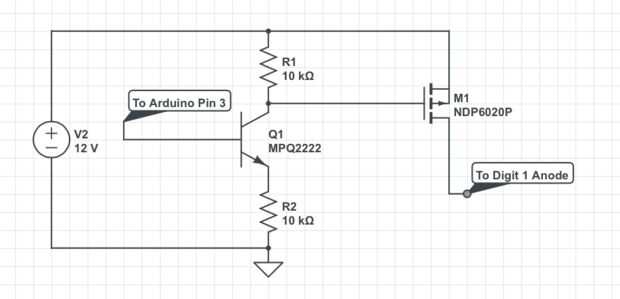

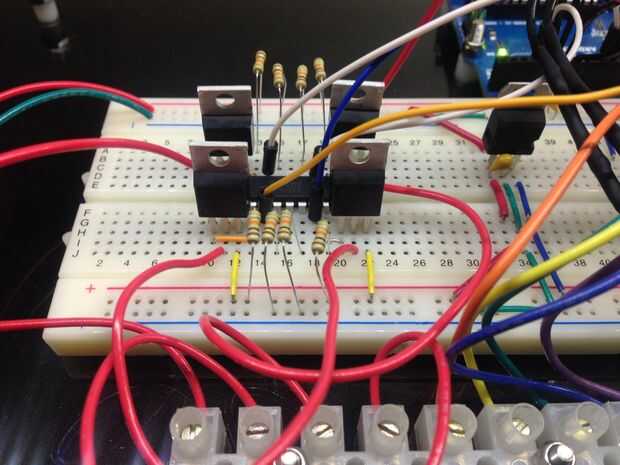

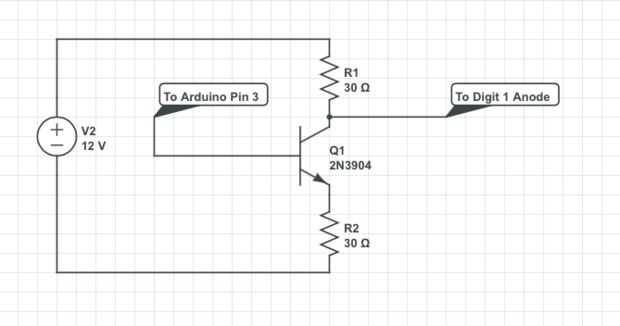

Los displays de 7 segmentos de Sparkfun son ánodo común y por lo tanto abastecimiento actual a la pantalla fue un gran reto (cátodo común habría sido mucho más fácil). Dos esquemas están incluidos para que pueda ver donde fue mal con el primer diseño. El mejor diseño había incluido MOSFETs.

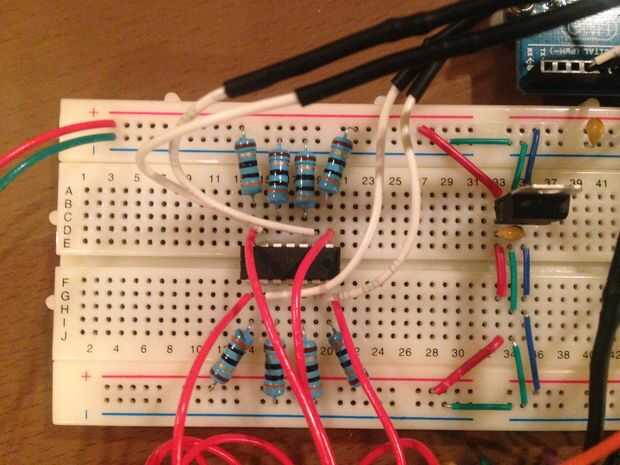

Decodificador
Pines 3-5 el decodificador se atan a 5VDC. Pin 16 = 5VDC. Pin 8 = pines GND. 9-15 tierra los varios segmentos de la muestra cuando se activa. Pernos 1,2,6,7 son los pines de control. Vea la especificación de producto en el paso material para toda la información del decodificador.
