Paso 1: 1. Los Cables de
Bien, la ramificación puede ser muy difícil cuando usted está tratando con una exhibición de segmento 7 de ánodo común. En mi caso, tengo un:
KINGBRIGHT SA04-11hwa.
A primera vista para los puertos de dos ánodos para mi fue la 2 y 3. Si no sabes cómo hacer que hay dos formas de averiguar los puertos de ánodo que puede buscar su 7 segmento pantalla hoja de datos en línea o puede conectar un cable a la tierra del arduino y luego poner una conexión positiva de alambre y tratan de encontrar sus ánodos. Cuando usted finalmente lo aquí es lo que hice:
Led1: pin 3
LED2: pin 4
Led3: pin 5
Led4: pin 6
Led5: pin7
Led6: pin 8
Led7: pin9
Led8: pin 10
---------------

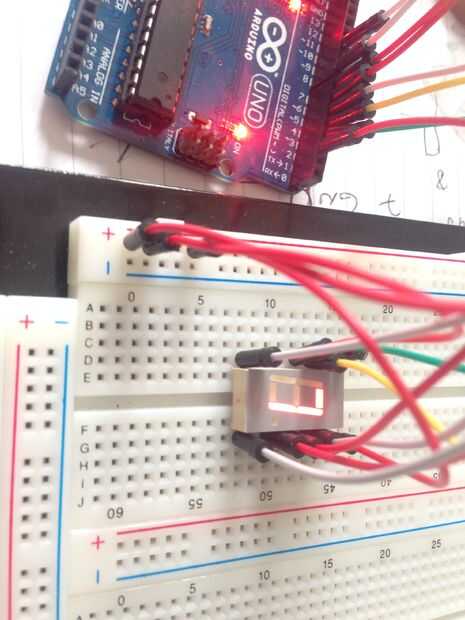

ÁNODO: pin 2 (básicamente pones los dos ánodos juntos y volver al pin 2) en la foto mis dos ánodos son los cables rojos
