7 segmentos Display (2 / 5 paso)

Paso 2: cableado

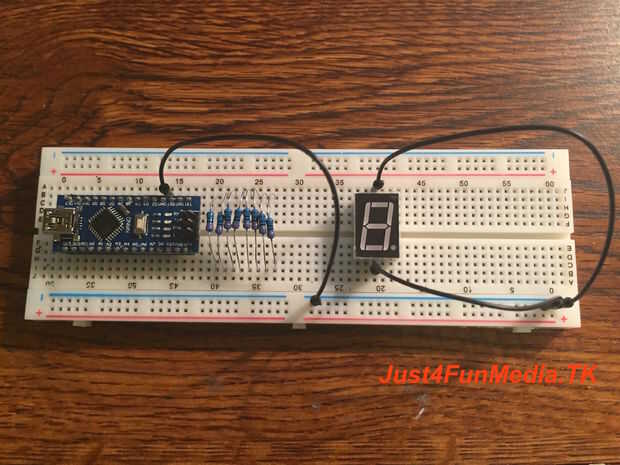

Los central pasadores en cada extremo de la pantalla son los pines de tierra.

Nota: sólo uno de los pines debe estar conectado a tierra, a tierra tanto para que sean visibles.

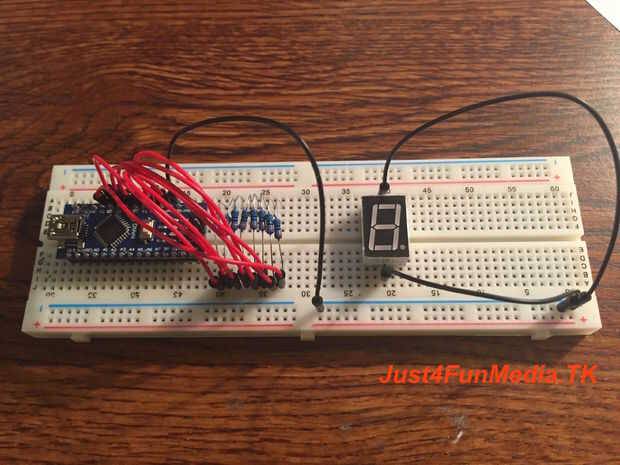

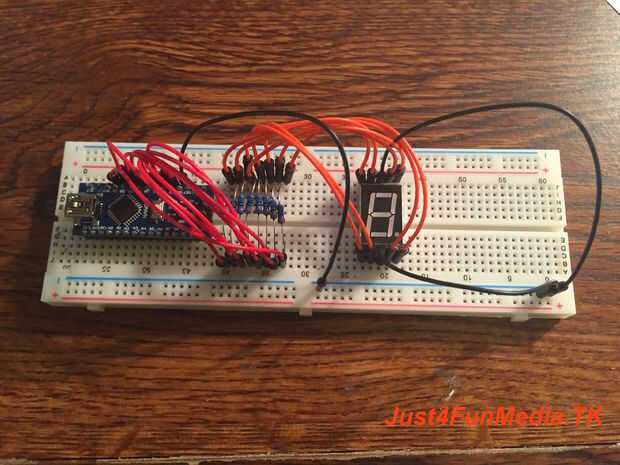

A continuación recorren los cables puente de pernos digitales 2 9 (2 a 8 Si la pantalla tiene sólo 7 LEDs) a un lado de las resistencias y un segundo conjunto de cables de puente a los pines de entrada de la pantalla.

Nota: La polaridad (dirección actual) de las resistencias no es importante, como la resistencia es equivalente en ambos sentidos.
