7 Termómetro Digital del segmento usando ATtiny 85 (1 / 4 paso)

Paso 1: trabajo

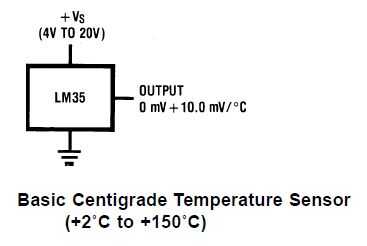

El LM35 series son sensores de temperatura del circuito integrado de precisión, cuya tensión de salida es linealmente proporcional a la c temperatura. El LM35 no requiere ninguna calibración externa o ajuste para proporcionar precisiones típicas de ±1⁄4 ° C a temperatura ambiente y ±3⁄4 ° C sobre un completo −55 a + 150 ° C de temperatura. Impedancia de salida baja, salida lineal y precisa calibración inherente el LM35 facilitan la entretela al MCU. Como dibuja solamente 60 μA del suministro, tiene muy baja la calefacción, menos de 0,1 ° C en aire inmóvil.

El MAX7219 es un controladores de pantalla de cátodo común de entrada/salida compacta, serie que muestra los microprocesadores de interfaz (µPs) a 7 segmentos LED numérico de hasta 8 dígitos. Implementa una interfaz SPI esclavo compatible que puede ser controlada desde el Arduino usando sólo 3 de los pines de salida digital.
Todos los cálculos necesarios y las señales de control son generadas por el ATtiny85. El pin Data, CLK & carga de MAX7219 es conectado al pin 2,1,0 de la ATtiny85 respectivamente. Salida analógica del LM35 es alimentar el canal ADC 3 de la ATtiny85.
