Paso 5: Construcción de la fuente de alimentación

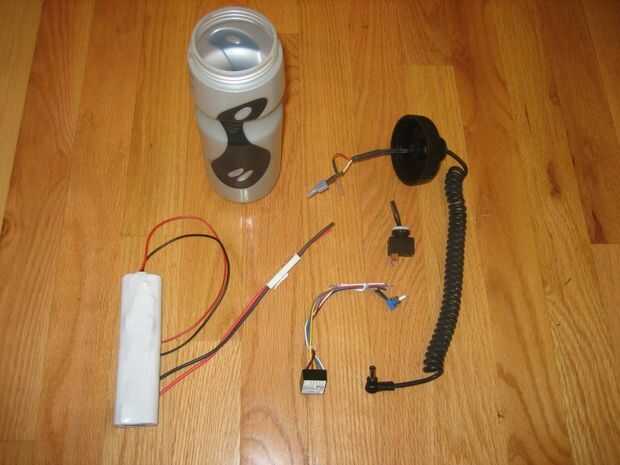

Resumen: El conductor llevado e interruptor on/off se colocará dentro de la botella de agua con la batería. Lleva terminal de la batería Utilice un conector Molex para cargar y conectar al controlador.

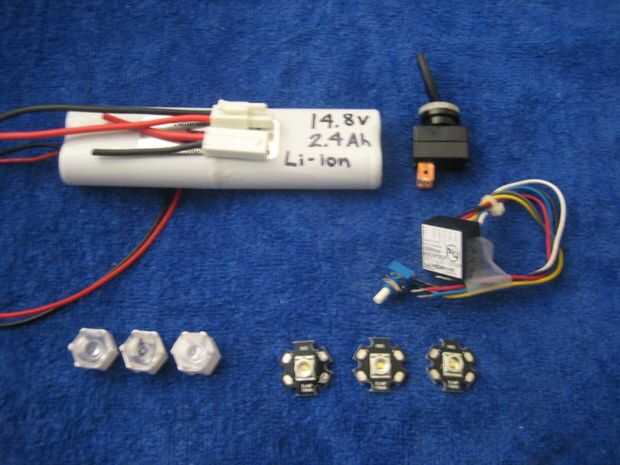

A. piezas necesarias: 18650 batería desde el espacio de la batería con interruptor de seguridad incorporado y PCB para protección, conectores Molex, conmutador, controlador de LED buck-puck con el pote para la regulación de encendido/apagado.

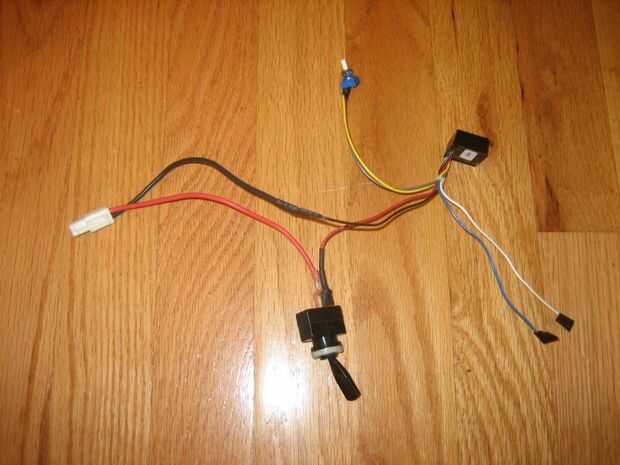

B. montar el arnés de cableado con soldadura y tubería de encogimiento. Se muestra en la tercera foto es el arnés de cableado; las agujas del reloj desde arriba: atenuación pot, controlador de LED, azul y blanco hilos de LEDs, encendido/apagado interruptor, conector Molex a la batería.
C. usaba un conector de dos pines entre los LEDs y fuente de alimentación, pero cualquier buen conector funcionará y preferencia que pueden mantener fuera la humedad y la suciedad.
