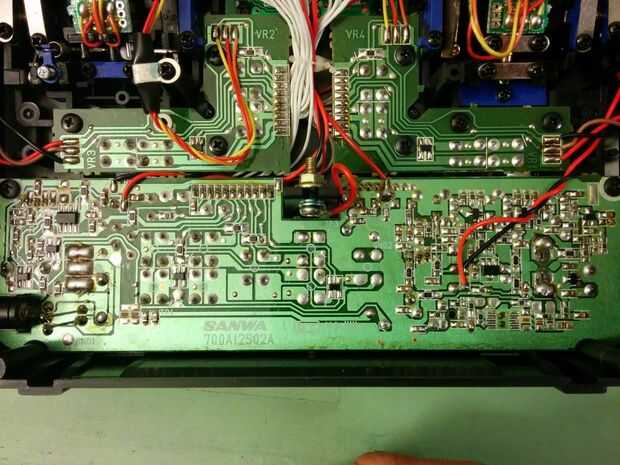

Paso 3: Paso 3: identificar las conexiones
Hay tres conexiones que necesita para identificar:
1. tensión o V +

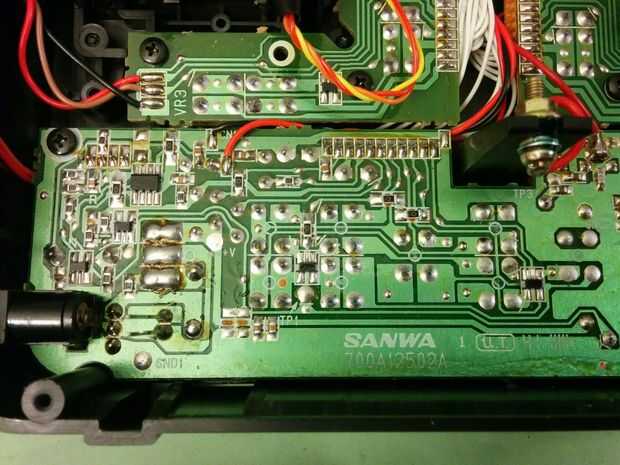

Utilice un voltímetro para encontrar el voltaje. Buscar cerca de la batería o el interruptor y buscar las conexiones de soldadura más grandes.
2. suelo
Etiquetado en varios lugares en mi radio, puede que necesite esta tierra el voltímetro, al medir el voltaje.
3. PPM, que es la transmisión de la señal enviada a través del cristal en el receptor.
Si es posible utilice un osciloscopio para encontrar la señal PPM. No tenía uno, pero hice algunas búsquedas en línea y encontrar que alguien ya identificado las conexiones.
Muchas radios tienen un circuito totalmente independiente dedicada a la transmisión de 35/72 MHz. Si usted puede encontrar esta tabla el trabajo es mucho más fácil ya que solo tienes los cables conectados a él. Debe haber al menos tres los cables a esta junta.
