Paso 4: Paso 4: conectar el módulo y el interruptor

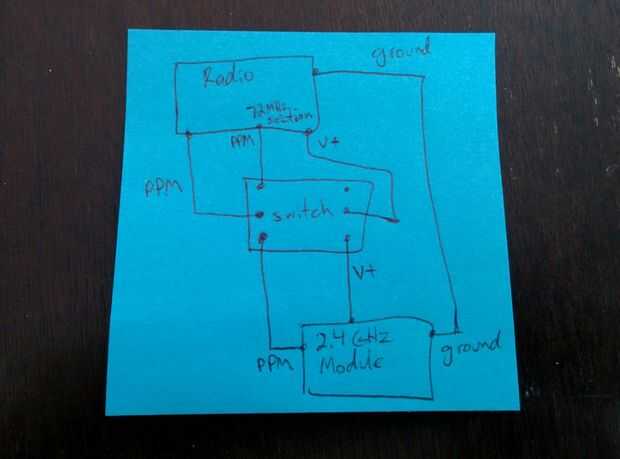

En primer lugar recomiendo dibujar un diagrama del circuito áspero para que tengas una idea de lo que las conexiones a realizar.

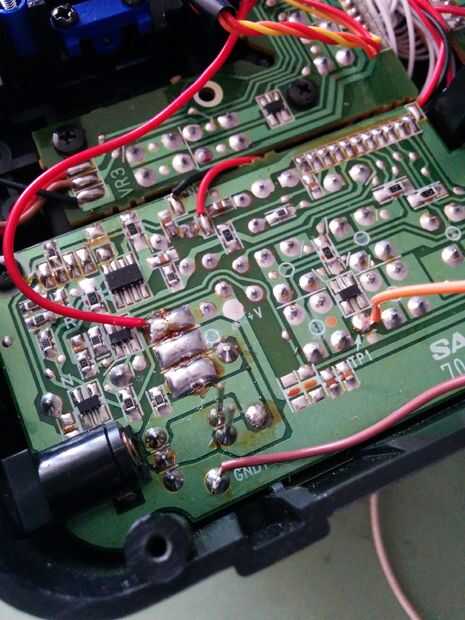

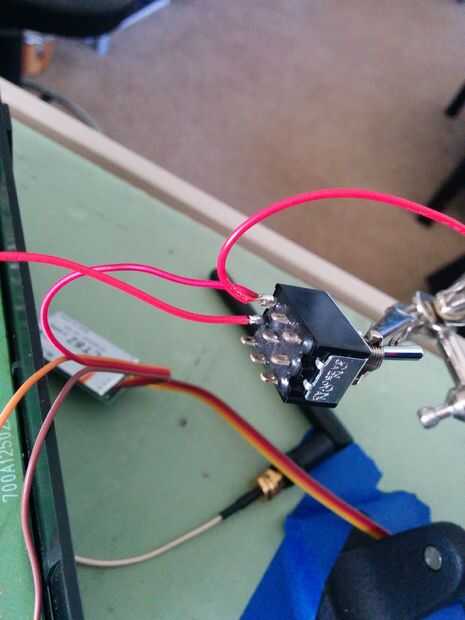

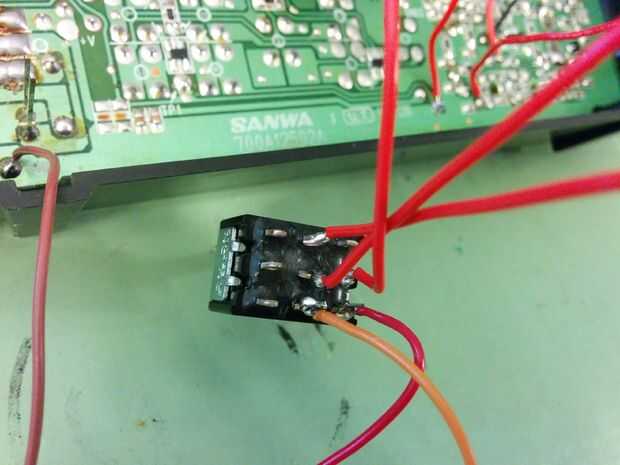

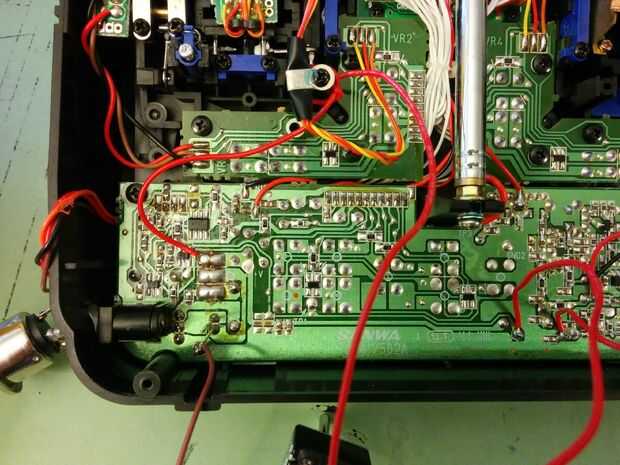

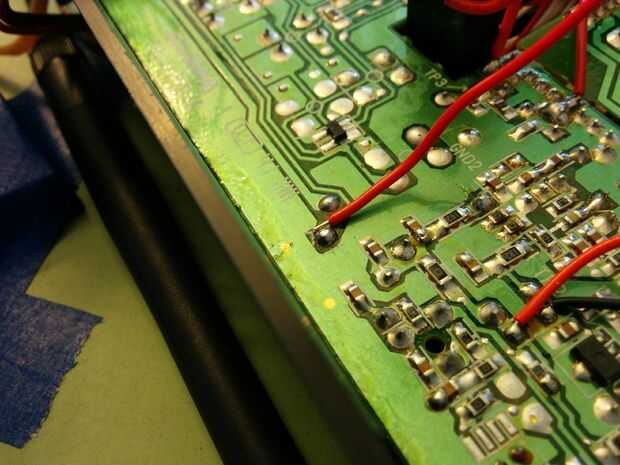

Una vez que tengas una idea de donde están las conexiones, empezar a soldar los cables en las conexiones de radio y el interruptor.

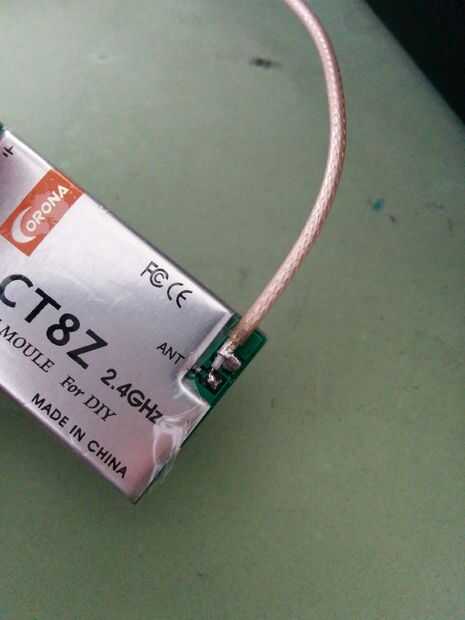

Usted también necesitará soldar el cable de la antena en el módulo de 2.4 GHz. Soldadura interior parte de la antena a una soldadura pad y la sección exterior en el otro plato de soldadura.

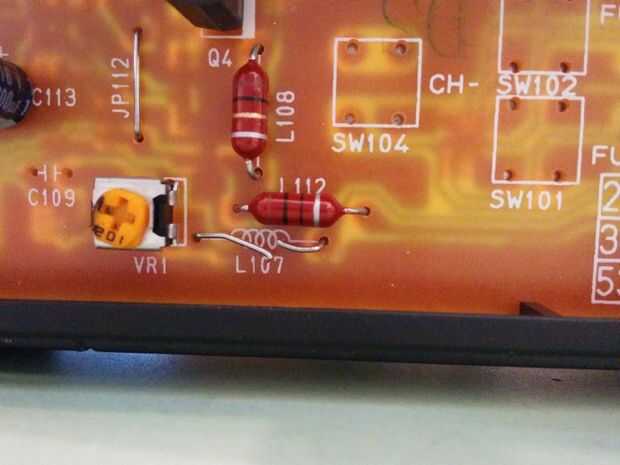

Para este proyecto, he intentado aislar completamente el poder y las señales PPM entre la frecuencia de cada módulo con el tirón de un interruptor. No era totalmente acertado debido a tener que quitar el cristal para el modo de 2,4 GHz. En el futuro me gustaría averiguar cómo aislar completamente el poder del modo de 72 MHz para reducir el consumo de la batería cuando se utiliza el nuevo módulo y para permitir que el cristal ser instalado en modo de 2,4 GHz.
