74HC595 digital LED pantalla basado en Arduino (código)

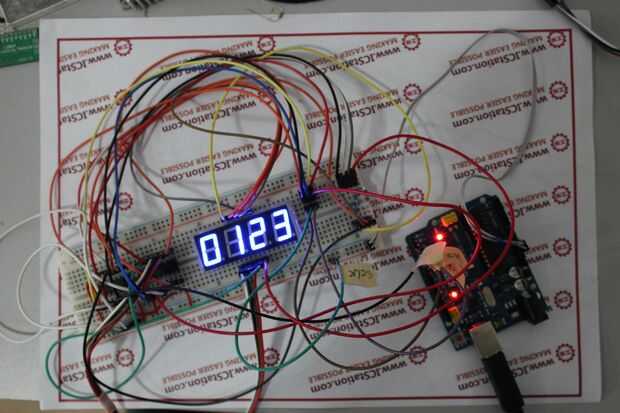

el ingeniero jefe del ICStation R e D Jack utiliza ICStation UNO R3 compatible con Arduino para hacer con éxito la exhibición de LED digital de la unidad cuatro 74HC595 . Vamos a compartir el diagrama esquemático, diagrama de cableado, haciendo pasos, descargar diagrama y también el código de programa diseñado por ICStation.

Cuando desarrollas un proyecto, necesita a menudo hacer expansión de IO. El 74HC595 cambio de registro es una buena opción. Siguiente se presentará ese uso dos piezas 74HC595 para realizar el sistema de visualización de LED digital cuatro(por supuesto, también puede darse cuenta 8 indicador digital del LED). Sólo utiliza tres IO (PIN2, 3, 5) de Arduino.

Lista de componentes:
1. Junta de desarrollo de UNO ICStation $12,69 (Junta de desarrollo de Arduino UNO o)
2.2pcs 74HC595
3.línea de DuPont: 30PCS
4 laexhibición de LED digital .four con el ánodo mismo
5. 20 PC jefe del pin de 20 mm
6.tablero de pan
7.Cable USB
8.4pcs 47Ω resistencia

Etiquetas: Arduino, 74HC595, Arduino UNO R3, Exhibición de LED digital, Registro de desplazamiento 74HC595
